Hoe de kwaliteit van het LCD -scherm flexibele kabel te onderscheiden

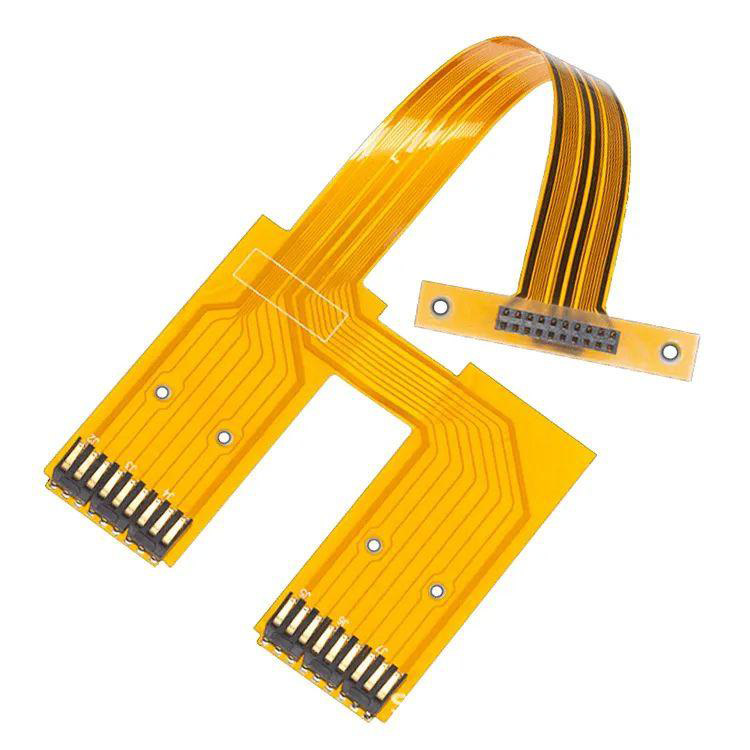

     Klanten vragen vaak hoe ze de kwaliteit van LCD -scherm flexibele kabels kunnen onderscheiden. Allereerst moeten we weten welke flexibele kabels zijn. Flexibele kabels worden ook flexibele platte kabels (FFC) genoemd. Ze worden voornamelijk gebruikt om LCD -schermen en andere printplaten aan te sluiten om signalen of stroom te verzenden. De kwaliteit heeft direct invloed op het display -effect en de stabiliteit.

      Als klanten het scherm tegenschermproblemen tegenkomen en willen controleren of ze worden veroorzaakt door flexibele kabels, kunnen ze controleren op de volgende aspecten, waaronder uiterlijk, materiaal, proces en functionele tests om te onderscheiden:

Opgemerkt moet worden dat het displayscherm mogelijk niet normaal niet wordt weergegeven, soms niet vanwege de flexibele kabel zelf, maar vanwege interface -oxidatie- of moederbordproblemen, maar de flexibele kabel is het gemakkelijkst om te controleren als een verbindingscomponent. Daarom moeten bij het onderscheiden van problemen meerdere factoren volledig worden overwogen en kunt u niet zomaar naar een gegeven punt kijken.

A. Uiterlijk inspectie: voorlopig oordeel over FPC -kwaliteit

1. Oppervlakte -integriteit

· Flexibele kabel van hoge kwaliteit: glad en plat oppervlak, zonder krassen, scheuren, inkepingen of kreuken (vooral aan de randen en plooien).

· Slechte kwaliteit flexibele kabel: er kunnen duidelijke krassen zijn, het afpellen van het oppervlak of lokale uitsteeksels/depressies als gevolg van slecht productieproces (gemakkelijk te verbergen vuil of pauze).

2. Gouden vinger (contact -einde) status

De gouden vinger is het belangrijkste deel van de verbinding tussen de flexibele kabel en de interface, die direct de contactprestaties beïnvloedt:

· Hoge kwaliteit: de gouden vinger heeft een uniforme kleur (helder goud), geen oxidelaag op het oppervlak (niet zwart of wit), geen krassen of vervorming en nette randen.

· Slechte kwaliteit: de gouden vinger kan donker, geoxideerd (zwart/wit) zijn, bekrast of de rand ruw zijn vanwege een slechte schimmelprecisie (gemakkelijk vast te zitten of slecht contact wanneer het in het grensvlak wordt geplaatst).

3. Flexibiliteit en sterkte van de kabellichaam

De flexibele kabel moet rekening houden met zowel "zachtheid" als "taaiheid", en het is niet eenvoudig om te breken na herhaald buigen:

· Hoge kwaliteit: de kabellichaam kan van nature worden teruggestuurd wanneer ze voorzichtig met de hand worden gevouwen (niet-gewelddadige buiging), zonder duidelijke vouwen; De geleider (interne koperdraad) heeft geen breukgeluid wanneer het wordt uitgerekt.

· Slechte kwaliteit: kan te rigide zijn (isolatielaag is te dik) of te zacht (geleider is te dun), en kan breken of delamineren na meerdere keren te buigen (isolatielaag en geleider zijn gescheiden).

B. Materiaal en proces: bepaalt duurzaamheid en signaaloverdracht

1. Isolatielaag en bedekkende laagmateriaal

Het materiaal van de isolatielaag (buitenste laag wikkelt de geleider) en bedekkende laag (coating om de goudvinger te beschermen) van de flexibele kabel beïnvloedt direct de temperatuurweerstand en corrosieweerstand:

· Hoge kwaliteit: meestal PET (polyester) of hoge temperatuurbestendige PVC wordt gebruikt, met sterke temperatuurweerstand (-40 ℃ ~ 125 ℃) en chemische corrosieweerstand;

· Slechte kwaliteit: kan gerecycled plastic of goedkope PVC gebruiken, met slechte temperatuurweerstand (verzachting en vervorming bij hoge temperatuur).

2. geleider materiaal en structuur

Geleiders zijn meestal koperen folie of verbitteerde koperdraad, die direct van invloed zijn op de geleidbaarheid en oxidatieresistentie:

· Hoge kwaliteit: de geleider is een hoog zuivere elektrolytisch koper (≥99,9%), gelijkmatig vastgeblast (matige dikte) en heeft geen oxidatieplekken; Het dwarsdoorsnedegebied voldoet aan de standaard (zoals 0,1 mm², 0,15 mm², enz.), En de weerstandswaarde is laag (kan worden geverifieerd door de op-resistentie met een multimeter te meten).

· Slechte kwaliteit: gerecycled koper of onzuiver koper kan worden gebruikt, de inzetlaag is dun en ongelijk (lokale koperen blootstelling is gemakkelijk te oxideren), de geleider is te dun (onvoldoende dwarsdoorsnede) en de weerstandswaarde is hoog (waardoor signaalversterking of onvoldoende stroomvoorziening wordt veroorzaakt).

3. Crimping -proces (assemblage met connector)

Als de flexibele kabel is gekrompen met de connector (zoals FPC -connector), moet de krimpkwaliteit worden gecontroleerd:

· Hoge kwaliteit: het krimpen is strak, de geleider staat volledig in contact met de connectorpennen (geen dislocatie of losheid), de isolatielaag wordt nauwkeurig afgesneden (geen resterende hechting) en de totale stevigheid.

· Slechte kwaliteit: losse krimpen (onvoldoende contact tussen geleider en pin), resterende isolatielaag (mogelijk kortsluiting) of compensatiespositie compenseren (waardoor sommige pinnen niet worden uitgevoerd).

C. Functionele test: verifieer de werkelijke prestaties

Afgaande op uiterlijk en materiaal alleen is mogelijk niet voldoende, en de werkelijke testbevestiging is vereist:

1. Continuïteitstest (multimeter)

Gebruik het weerstandsbereik (piepbereik) van de multimeter om de continuïteit van de pennen te meten die overeenkomen met de gouden vingers aan beide uiteinden van de flexibele kabel:

· Goede kwaliteit: alle pennen die moeten worden uitgevoerd, moeten piepen (weerstand ≤ een paar ohm); Pinnen zonder verbindingsvereisten mogen niet worden uitgevoerd (oneindig).

· Slechte kwaliteit: er kan een circuitonderbreking zijn (geen piep op een bepaalde pin), een kortsluiting (geleiding van irrelevante pennen) of abnormale weerstandswaarde (zoals> 10Ω, resulterend in signaalverzwakking).

2. Signaaltransmissietest (vervangingsmethode)

Als het LCD-scherm problemen heeft zoals schermruis, flikkeren, zwart scherm, enz., Kan het worden vervangen door een bekende hoogwaardige zachte kabel:

· Normaal display na vervanging → De originele zachte kabel kan worden beschadigd of van slechte kwaliteit;

· Nog steeds abnormaal na vervanging → Het probleem kan in het scherm, het moederbord of de interface liggen.

3. Duurzaamheidstest (observatie op lange termijn))

Voor hoogfrequent gebruiksscenario's (zoals mobiele telefoons, monitoren), kunnen de prestaties van de zachte kabel na herhaalde aansluiting en het loskoppelen en buigen worden waargenomen:

· Hoge kwaliteit: geen slecht contact of breuk na enkele maanden gebruik;

· Lage kwaliteit: gouden vingeroxidatie, kabellichaambreuk of signaalinstabiliteit in een korte periode (zoals 1 ~ 2 weken).

      Gebaseerd op de bovenstaande oordelen, moeten hoogwaardige zachte kabels aan de volgende vereisten voldoen: geen schade aan het uiterlijk, heldere gouden vingers zonder oxidatie, warmtebestendige en corrosiebestendige materialen, goede geleidersgeleiding en nauwkeurig krimpproces. Als het display abnormaal is, geef dan prioriteit aan het controleren van de zachte kabel (vooral de gouden vingers en bochten), die snel kunnen worden geverifieerd door vervangingsmethode en multimetetest. Shenzhen Hongjia Technology richt zich op het onderzoek en de ontwikkeling, de productie en de verkoop van 1,14-inch-12-12-inch LCD-schermen en ondersteunende aanraakschermen, met 12 jaar ervaring in de industrie. De FPC's die we gebruiken zijn zeer betrouwbaar, bestand tegen oxidatie en hebben een goede flexibiliteit. Het goudgehalte van de plug-in gouden vingers is 1,5-2,0μ, wat geschikt is voor de militaire industrie, instrumenten en apparatuur, consumentenelektronica en andere producten. We hebben veel Fortune 500 -bedrijven gediend en hebben lof ontvangen van klanten. Onze producten moeten 12 inspectieprocessen doorlopen, van inkomende materialen tot verzending, zodat klanten zich geen zorgen maken.
