Is het beter om een ​​B TO B-connector of een gouden vingerstekker te gebruiken voor flexibele beeldschermkabels?

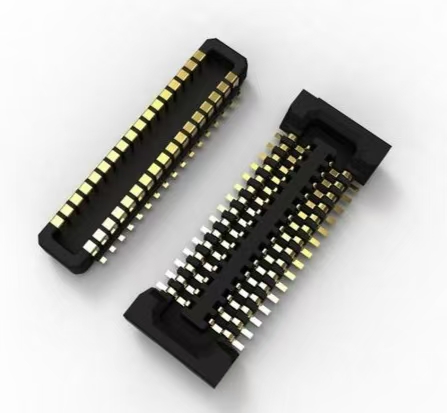

       Veel klanten komen dit probleem tegen bij het kiezen van een beeldscherm: sommige flexibele beeldschermkabels gebruiken B2B-connectoren, terwijl andere directe gouden-vingerstekkers gebruiken. Ze weten niet zeker welke ze moeten kiezen. Shenzhen Hongjia Technology Engineering biedt hier een eenvoudige analyse:

1. Connectoroplossing

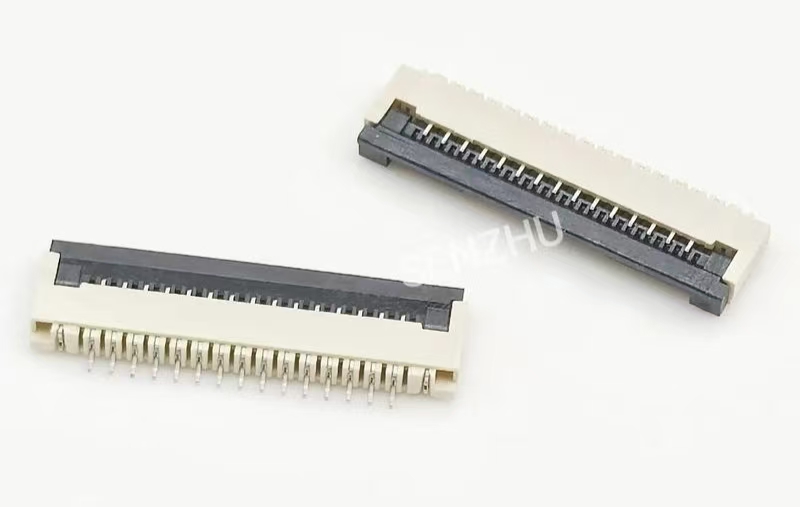

Deze methode vereist een afzonderlijke connector (meestal een ZIF- of LIF-connector) die op het moederbord wordt gesoldeerd. De flexibele printplaat wordt rechtstreeks in deze connector gestoken en vastgezet met een vergrendelingshendel.

· Voordelen:

· Hoge betrouwbaarheid: het mechanische vergrendelingsmechanisme zorgt voor een sterke verbinding, is effectief bestand tegen trillingen en schokken en biedt een stabiele contactweerstand.

· Eenvoudige montage en reparatie: eenvoudig te gebruiken door operators, met een grote uitlijningstolerantie. Als het scherm of de kabel beschadigd is, kan het vergrendelingsmechanisme eenvoudig worden geopend voor vervanging zonder het moederbord te beschadigen.

· Interfacebescherming: De connector fungeert als een "opoffering", waarbij slijtage voornamelijk optreedt op de connector zelf, terwijl de soldeervlakken op het moederbord worden beschermd. Het vervangen van de connector is veel goedkoper dan het repareren van het moederbord.

• Nadelen:

• Ruimtebeslag: De connector zelf heeft een bepaalde hoogte, wat een uitdaging vormt voor ontwerpen die streven naar extreme dunheid en lichtheid.

• Hogere kosten: Verhoogt de materiaalkosten van de connector.

• Complexe structuur: vereist ruimte en hoogte voor de connector binnen de moederbordindeling.

2. Directe oplossing voor het inbrengen van gouden vingers

Bij deze methode worden de gouden vingers (blootliggende vergulde pads) van de FPC-kabel rechtstreeks in de overeenkomstige veren of sleuven op het moederbord gestoken, waarbij wordt vertrouwd op de druk van externe structuren (zoals metalen schilden, schroeven of plastic frames) om contact te houden.

• Voordelen:

• Extreme dunheid en lichtheid: Elimineert de hoogte van de connector, waardoor dit de voorkeursoplossing is voor het realiseren van ultradunne ontwerpen.

• Lage kosten: Elimineert een connector, waardoor de kosten bij massaproductie aanzienlijk worden verlaagd.

• Eenvoudige structuur: Vereenvoudigt de lay-out van het moederbord.

• Nadelen:

• Hoog betrouwbaarheidsrisico: De contactkwaliteit hangt volledig af van de uniformiteit en duurzaamheid van de uitgeoefende externe druk. Na langdurig gebruik kan de druk afnemen, wat tot slecht contact leidt. Ook trillingen en vallen kunnen de verbinding gemakkelijk aantasten.

• Moeilijk te monteren: Uitlijning vereist extreme precisie, waarvoor doorgaans geautomatiseerde apparatuur nodig is. Handmatige bediening is moeilijk en kan de gouden vingers beschadigen als gevolg van een verkeerde uitlijning.

• Bijna onmogelijk te repareren: na enkele plaatsingen en verwijderingen kunnen de gouden vingers verslijten of beschadigd raken. Tijdens reparaties kan het direct trekken aan de kabel er gemakkelijk voor zorgen dat de gouden vingers de moederbordcontacten losmaken of vervormen, wat tot permanente schade kan leiden.

3. Dus hoe moeten we kiezen?

• Kies een connector als:

• Het product heeft hoge betrouwbaarheidseisen en moet bestand zijn tegen bepaalde trillingen en schokken (bijvoorbeeld autodisplays, industriële apparatuur).

• Het product moet gemakkelijk te vervaardigen en te repareren zijn (bijvoorbeeld gewone laptops, monitoren).

• Conventionele consumentenelektronicaproducten waarbij de interne ruimte niet extreem beperkt is.

• Kies voor een directe gouden vingerplug-in connector als:

• Dunheid en lichtheid hebben de hoogste prioriteiten, en enige onderhoudbaarheid en montagegemak zijn acceptabel (bijvoorbeeld interne verbindingen in geavanceerde ultradunne laptops en tablets).

• Extreem kostengevoelig en waarvoor enorme productievolumes nodig zijn, zorgt de uiterst nauwkeurige geautomatiseerde apparatuur voor een hoog assemblagerendement.

• Ontworpen als "wegwerpproduct", waardoor na montage vrijwel geen demontage nodig is (bijvoorbeeld de schermkabelaansluitingen in veel mobiele telefoons).

     In de hedendaagse consumentenelektronica-industrie worden beide technologieën op grote schaal gebruikt en komen ze vaak in hetzelfde apparaat voor. In een ultradunne laptop kan de hoofdverbinding tussen het moederbord en het scherm bijvoorbeeld gebruik maken van directe connectoren met gouden vingers vanwege de dunheid, terwijl de verbindingen tussen het moederbord en componenten zoals het touchpad en het toetsenbord traditionele connectoren kunnen gebruiken. Als betrouwbaarheid en onderhoudbaarheid belangrijker zijn dan het besparen van een fractie van een millimeter dikte, dan zijn connectoren een betrouwbaardere en volwassener keuze. Als u een ultradun, kostengevoelig nieuw product bouwt met een geautomatiseerde productielijn met hoge precisie, moet u de oplossing met directe gouden vingers zorgvuldig overwegen.
