Analyse van toepassingsscenario's voor 7-inch IPS liggend scherm met resolutie van 1024×600, MIPI 2-kanaals, 24-pins capacitief touchscreen

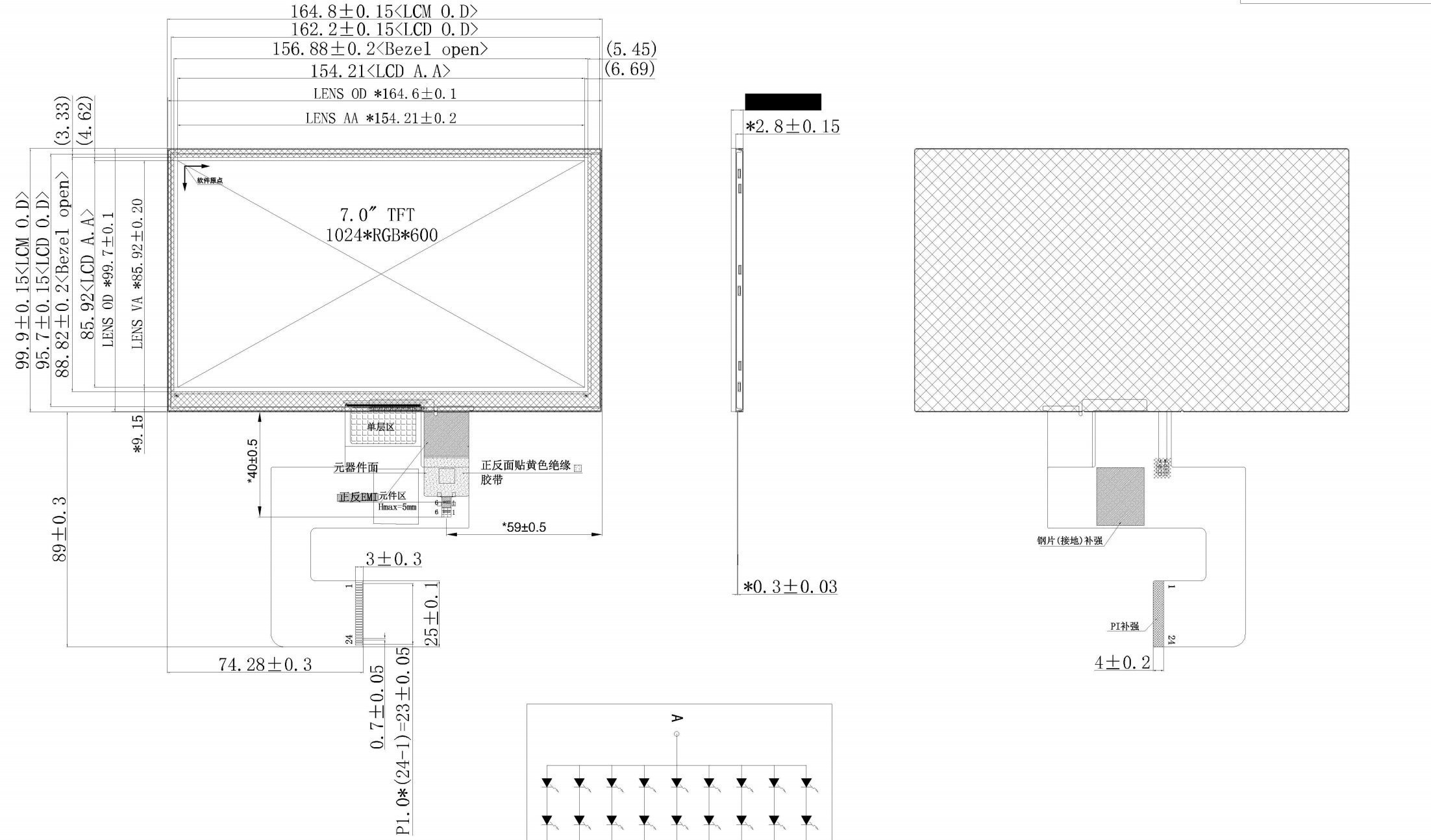

       7-inch TFT-landschapsschermen hebben doorgaans een resolutie van 1024*600 en een 4-kanaals MIPI-interface. 2-kanaals LCD-schermen zijn zeldzaam, en schermen waarbij de capacitieve touchscreen-kabel met de LCD-schermkabel is geïntegreerd, zijn zelfs nog zeldzamer, waardoor de werklast voor hardware-ingenieurs toeneemt. Ingenieurs van Shenzhen Hongjia Technology hebben met succes 7-inch IPS-landschapsschermen in serie geproduceerd met een resolutie van 1024*600, een 2-kanaals MIPI-interface en een capacitief touchscreen. De 24-pins connector integreert de touchscreen- en displaysignalen, met een enkele kabelinterface voor eenvoudiger klantontwerp.

       7 inch, 1024×600 (beeldverhouding ongeveer 15:9, bijna 16:9). Dit is een typische weergavespecificatie op instapniveau tot middenklasse, kosteneffectief en in staat om te voldoen aan de meeste elementaire weergavebehoeften voor grafische interfaces, maar de pixeldichtheid (ongeveer 169 PPI) is niet zo hoog als schermen met een hogere resolutie. IPS (In-Plane Switching) biedt voordelen zoals brede kijkhoeken, goede kleurweergave en hoge consistentie. Ongeacht de kijkhoek zijn de kleur- en helderheidsverzwakking minimaal, waardoor het ideaal is voor toepassingen die meerdere kijkers of bediening vanuit verschillende hoeken vereisen (zoals industriële besturing, slimme huiscontrolesystemen en draagbare apparaten).

Voordelen en toepasselijke scenario's:

1. Kosten-prestatiebalans: deze combinatie biedt uitstekende waarde. IPS biedt een superieure kijkervaring, terwijl MIPI ruimte op het bord en stroomverbruik bespaart. Twee kanalen bieden voldoende bandbreedte bij 1024×600@60Hz.

2. Voorkeur voor ingebedde en draagbare apparaten:

A. Industriële HMI: Industriële touchscreens, instrumentinterfaces; Dankzij de brede kijkhoek van IPS kunnen operators vanuit verschillende posities duidelijk zien.

B. Smart Home Control: bedieningspanelen voor thuis, smart gateway-displays; de MIPI-interface vergemakkelijkt de miniaturisatie van apparaten.

C. Draagbare medische apparaten: draagbare testinstrumenten met een hoog stroomverbruik en hoge betrouwbaarheidseisen.

D. Aftermarket/hulpdisplays voor auto's: zoals achteruitrijcamera's, entertainmentsystemen op de achterbank (let op de vereisten voor auto's).

E. Commerciële apparaten: POS-machines, zelfbedieningsterminals, wachtrijsystemen.

F. IoT-apparaten met laag vermogen: geavanceerde terminals voor informatiedisplays. 3. Analyse van bandbreedtevereisten: Bereken de geschatte vereiste bandbreedte.

3 Pixelklok ≈ (Horizontale pixels + blanco) × (Verticale rijen + blanco) × Vernieuwingsfrequentie. Vereenvoudigde schatting: 1024×600@60Hz, RGB888 (24-bit kleurdiepte).

Gegevenssnelheid ≈ 1024 × 600 × 60 × 24 ≈ 884 Mbps. De typische theoretische bandbreedte van MIPI DSI 2-lanes is meer dan 1 Gbps (afhankelijk van de specifieke klokfrequentie), voldoende om deze resolutie met een bepaalde marge soepel te realiseren.

      Samenvattend is een 7-inch IPS (1024×600) liggend beeldscherm met MIPI 2-banen een volwassen oplossing die een uitstekende balans bereikt tussen kosten, weergave-effect, energieverbruik en ruimtebeslag. Het is zeer geschikt voor diverse embedded display-toepassingen uit het middensegment, vooral in scenario's die brede kijkhoeken, kleurconsistentie en ruimtebesparing vereisen.
