Wat is een 3,1 inch TFT LCD RGB-interface en waarom is deze van cruciaal belang voor het ontwerp van een ingebed beeldscherm?

De3,1 inch TFT LCD-scherm met RGB-interfacewordt veel gebruikt in embedded systemen, industriële bedieningspanelen, medische apparaten, draagbare instrumenten en consumentenelektronica. Dit artikel biedt een diepgaand technisch en praktisch inzicht in hoe dit beeldscherm werkt, waarom de RGB-interface belangrijk is, hoe deze in systemen kan worden geïntegreerd en met welke uitdagingen ingenieurs worden geconfronteerd tijdens het ontwerp en de implementatie. Het legt ook selectiecriteria, veelvoorkomende valkuilen, strategieën voor probleemoplossing en praktijktoepassingen uit om ontwikkelaars en productontwerpers te helpen weloverwogen beslissingen te nemen.

Inhoudsopgave

• 1. Inleiding tot de 3,1 inch TFT LCD RGB-interface
• 2. TFT LCD-technologie begrijpen
• 3. Wat maakt de RGB-interface speciaal?
• 4. Systeemarchitectuur en signaalstroom
• 5. Belangrijkste technische specificaties uitgelegd
• 6. Voordelen van RGB-interfacedisplays
• 7. Beperkingen en technische uitdagingen
• 8. Toepassingen op apparaten in de echte wereld
• 9. Ontwerp- en integratierichtlijnen
• 10. Vergelijking met andere interfaces
• 11. Veelvoorkomende problemen oplossen
• 12. Selectiegids voor ingenieurs
• 13. Veelgestelde vragen
• 14. Conclusie en contactgegevens

1. Inleiding tot de 3,1 inch TFT LCD RGB-interface

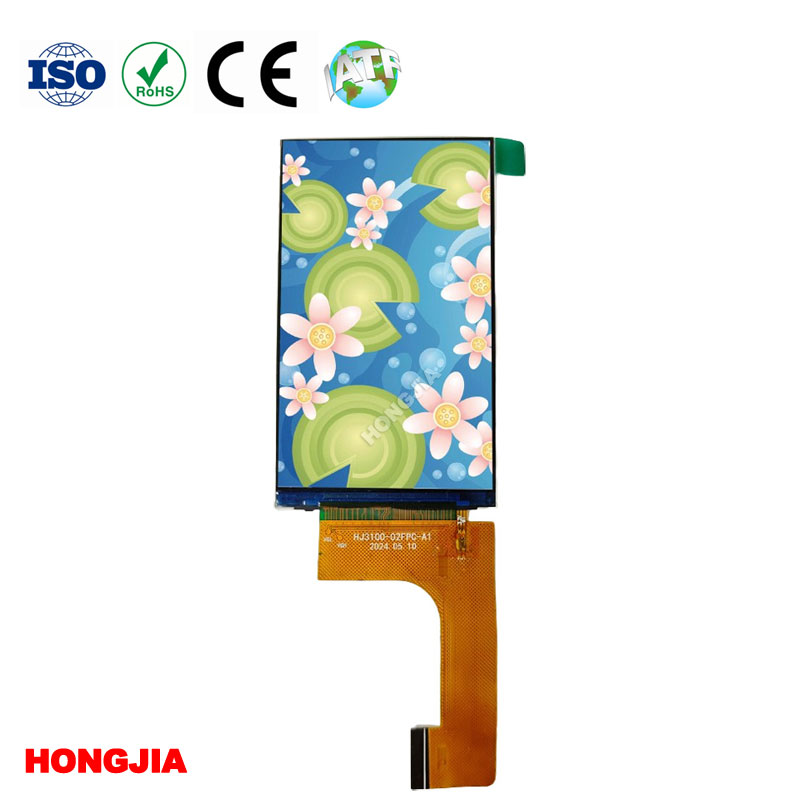

De3,1 inch TFT LCD RGB-interfaceis een compacte displayoplossing ontworpen voor embedded systemen die visuele output van hoge kwaliteit vereisen in een klein formaat. TFT-technologie (Thin Film Transistor) maakt actieve matrixcontrole mogelijk, waardoor scherpe beelden, snelle responstijden en nauwkeurige kleurreproductie worden gegarandeerd.

In tegenstelling tot seriële interfaces zoals SPI of I2C verzendt de RGB-interface pixelgegevens parallel, waardoor deze hogere vernieuwingsfrequenties en vloeiendere grafische prestaties kan ondersteunen. Dit maakt het bijzonder geschikt voor toepassingen waarbij realtime visuele updates essentieel zijn.

2. TFT LCD-technologie begrijpen

TFT LCD's zijn een soort actieve matrix LCD's die dunnefilmtransistors gebruiken om elke pixel afzonderlijk te besturen. Deze structuur verbetert het contrast, vermindert overspraak en verbetert de algehele beeldstabiliteit.

Belangrijke componenten zijn onder meer:

• Vloeibare kristallaag voor lichtmodulatie
• Achtergrondverlichtingseenheid voor verlichting
• Kleurfilters voor RGB-weergave
• Dunnefilmtransistormatrix voor pixelcontrole

Het formaat van 3,1 inch wordt vaak gekozen voor draagbare apparaten waar de ruimte beperkt is, maar visuele helderheid nog steeds essentieel is.

3. Wat maakt de RGB-interface speciaal?

De RGB-interface is een parallelle gegevensoverdrachtmethode die tegelijkertijd rode, groene en blauwe kleursignalen verzendt. Elke pixel wordt gedefinieerd door een combinatie van deze drie signalen, waardoor nauwkeurige kleurcontrole mogelijk is.

Kern kenmerken:

• Parallelle gegevensoverdracht (8/16/18/24-bit RGB)
• Hoge verversingsmogelijkheden
• Visuele updates met lage latentie
• Directe pixelmapping van controller naar display

Omdat het complexe seriële decodering omzeilt, worden RGB-interfaces veel gebruikt in prestatiegevoelige embedded systemen.

4. Systeemarchitectuur en signaalstroom

Een typisch 3,1 inch TFT LCD RGB-systeem bestaat uit een microcontroller of processor, een displaydriver-IC en het LCD-paneel zelf.

Signaalstroomproces:

1. CPU/GPU genereert framebuffergegevens
2. RGB-signalen worden uitgevoerd via een parallelle GPIO- of LCD-controller
3. Synchronisatiesignalen (HSYNC, VSYNC, DE) stemmen de frametiming uit
4. TFT-paneel ontvangt pixelgegevens regel voor regel
5. Het beeldschermstuurprogramma werkt de pixelmatrix dienovereenkomstig bij

De nauwkeurigheid van de timing is van cruciaal belang. Elke mismatch in synchronisatiesignalen kan leiden tot flikkerende, scheurende of vervormde beelden.

5. Belangrijkste technische specificaties uitgelegd

Als u de specificaties begrijpt, kunt u een goede systeemintegratie garanderen:

6. Voordelen van RGB-interfacedisplays

De RGB-interface biedt verschillende prestatievoordelen waardoor het een voorkeurskeuze is voor embedded systemen.

• Hoge vernieuwingsprestaties:Ideaal voor real-time graphics
• Lage latentie:Directe pixeloverdracht minimaliseert vertraging
• Betere beeldkwaliteit:Geen compressieartefacten
• Hardware-eenvoud:Eenvoudig ontwerp van de displaycontroller

Deze voordelen zijn vooral belangrijk in toepassingen zoals medische monitoring, industriële dashboards en draagbare testapparatuur.

7. Beperkingen en technische uitdagingen

Ondanks de voordelen brengt het RGB-interfaceontwerp uitdagingen met zich mee.

• Vereist veel GPIO-pinnen (hoog aantal pinnen)
• Complexe PCB-routing voor signaalintegriteit
• Hogere EMI-gevoeligheid
• Beperkte schaalbaarheid voor grote beeldschermen

Ingenieurs moeten zorgvuldig lay-out- en aardingsstrategieën ontwerpen om ruisinterferentie en timingfouten te voorkomen.

8. Toepassingen op apparaten in de echte wereld

De 3,1 inch TFT LCD RGB-interface wordt algemeen toegepast in alle sectoren:

• Industriële bedieningspanelen
• Draagbare medische diagnostische hulpmiddelen
• Slimme huisbedieningsinterfaces
• Draagbare meetinstrumenten
• Consumentenelektronica (GPS, POS-terminals)

De balans tussen grootte, prestaties en kosten maakt hem zeer veelzijdig.

9. Ontwerp- en integratierichtlijnen

Om optimale prestaties te garanderen, moeten ingenieurs deze ontwerpprincipes volgen:

• Handhaaf een strikte timingsynchronisatie voor HSYNC en VSYNC
• Gebruik impedantiegecontroleerde PCB-sporen
• Houd signaallijnen zo kort mogelijk
• Gebruik de juiste vermogensontkoppelcondensatoren
• Optimaliseer de vernieuwingsfrequenties van de firmware

Een juiste implementatie zorgt voor stabiele weergaveprestaties en betrouwbaarheid op de lange termijn.

10. Vergelijking met andere interfaces

RGB blijft de voorkeurskeuze voor compacte, snelle ingebedde visualisatiesystemen.

11. Veelvoorkomende problemen oplossen

Veel voorkomende problemen zijn onder meer:

• Flikkerend display vanwege een verkeerde timing
• Onjuiste kleuren door verkeerd geconfigureerde bitdiepte
• Leeg scherm veroorzaakt door ontbrekende synchronisatiesignalen
• Ruisinterferentie door slechte aarding

Oplossingen:

• Controleer de klok en synchroniseer de signaaltiming
• Controleer de configuratie-instellingen van de firmware
• Verbeter de PCB-indeling en -afscherming
• Gebruik de juiste spanningsregeling

12. Selectiegids voor ingenieurs

Houd bij het kiezen van een 3,1 inch TFT LCD RGB-module rekening met het volgende:

• Resolutievereisten van uw toepassing
• Beschikbare MCU- of processorinterfacemogelijkheden
• Beperkingen op het gebied van stroomverbruik
• Bedrijfsomgeving (temperatuur, vochtigheid)
• Helderheidsvereisten voor gebruik binnen en buiten

Een goed op elkaar afgestemd display verkort de ontwikkeltijd aanzienlijk en verbetert de gebruikerservaring.

13. Veelgestelde vragen

Vraag 1: Waarom heeft de RGB-interface de voorkeur voor embedded systemen?
Omdat het snelle, directe pixelgegevensoverdracht biedt met minimale latentie.

Vraag 2: Is een 3,1 inch TFT LCD-scherm geschikt voor gebruik buitenshuis?
Ja, als het voldoende helderheid heeft en een antireflectiebehandeling heeft.

Vraag 3: Heeft de RGB-interface een speciale controller nodig?
Ja, de meeste systemen vereisen een LCD-controller of MCU met RGB-uitvoerondersteuning.

Vraag 4: Wat veroorzaakt flikkering bij TFT LCD's?
Onjuiste synchronisatiesignalen of onstabiele stroomvoorziening.

Vraag 5: Kan de RGB-interface worden gebruikt in apparaten die op batterijen werken?
Ja, maar energie-optimalisatie is vereist vanwege de hogere data-activiteit.

14. Conclusie en contactgegevens

De 3,1 inch TFT LCD RGB-interface blijft een van de meest efficiënte en meest gebruikte weergaveoplossingen in embedded systeemontwerp. Het vermogen om supersnelle beelden van hoge kwaliteit te leveren, maakt het onmisbaar in industriële, medische en consumententoepassingen. Een succesvolle implementatie vereist echter zorgvuldige aandacht voor timing, lay-out en systeemintegratie.

Voor betrouwbare displaymodules en professionele technische ondersteuning,SZ Hongjia Technologie Aandelen Limitedbiedt op maat gemaakte TFT LCD-oplossingen die zijn afgestemd op verschillende industriële vereisten.

Als u op zoek bent naar hoogwaardige TFT LCD-oplossingen of technische samenwerking,neem contact met ons opbij SZ Hongjia Technology Shares Limited - we staan ​​klaar om uw volgende project te ondersteunen.
