Hardware-ontwerptechnieken voor 2,0-inch HD TFT-schermen (resolutie 480*360, RGB-interface) in draagbare apparaten

     Hardwareontwerp voor een2,0-inch HD-landschapsscherm(480*360 resolutie, RGB-interface) in draagbare apparaten draait om het balanceren van weergavekwaliteit, energieverbruik, fysieke ruimte en betrouwbaarheid. De volgende zijn de belangrijkste ontwerptechnieken en overwegingen samengevat door ingenieurs van Shenzhen Hongjia Technology:

I. Interface en signaalintegriteit

1. RGB-interfaceselectie

Geef prioriteit aan het gebruik van RGB565 (16-bit) of RGB666 (18-bit) parallelle interfaces om voldoende databandbreedte te garanderen voor een resolutie van 480*360 bij 60 Hz (waarvoor een pixelklok van ongeveer ~20 MHz vereist is).

Als de interfacespanning van de hoofdcontroller niet overeenkomt met die van het LCD-scherm (bijvoorbeeld 1,8 V vs. 3,3 V), moet een niveauverschuivende IC (zoals de TXS0108E) of een weerstandsdeler gecombineerd met een buffer worden toegevoegd.

2. Optimalisatie van signaalroutering

Lengteaanpassing en impedantie: Het wordt aanbevolen dat RGB-datalijnen (D[0:17]) in lengte worden aangepast binnen hun groep (met een afwijking van ≤100 mil); de kloklijn (PCLK) moet onafhankelijk van elkaar in lengte worden aangepast en weggeleid van hogesnelheidsgeluidsbronnen.

Grondbewaking en afscherming: Gebruik op de FPC (Flexible Printed Circuit) of PCB GND-lijnen om RGB-signalen te isoleren van ruisbronnen zoals de PWM-achtergrondverlichting en voedingslijnen.

Termination Matching: Als de transmissieafstand groter is dan 10 cm, kan een serieweerstand (22Ω–100Ω) worden toegevoegd aan het LCD-uiteinde om signaalreflecties te onderdrukken.

II. Controle van stroomvoorziening en energieverbruik

1. Ontwerp van meerkanaalsvoeding

Typische vereisten zijn onder meer: ​​VDD (logische spanning, doorgaans 3,3 V/1,8 V), VCI (driverspanning, ~3,3 V) en achtergrondverlichting LED-aandrijfspanning (variërend van 3,5 V tot 20 V, afhankelijk van het aantal LED's in serie).

Het wordt aanbevolen om een ​​LDO met weinig ruis (zoals de TPS7A47) te gebruiken om VDD en VCI te voeden, waardoor wordt voorkomen dat rimpelruis van schakelende voedingen de uniformiteit van het display verstoort.

2. Energiebesparende strategieën voor achtergrondverlichting

Dit specifieke display is voorzien van achtergrondverlichting bestaande uit 6 LED's, die een hoge helderheid van 800 nits leveren om een ​​duidelijke leesbaarheid te garanderen, zelfs in direct zonlicht. Als alternatief kan een hoogefficiënt LED-driver-IC (zoals de LP8556) worden gebruikt ter ondersteuning van een hybride besturingsschema dat PWM-dimmen (aanbevolen >1 kHz om flikkering te voorkomen) en analoog dimmen combineert.

Automatische helderheidsaanpassing: Integreer een omgevingslichtsensor (zoals de APDS-9301) om de achtergrondverlichting dynamisch aan te passen op basis van de omgevingslichtomstandigheden, waardoor een energiebesparing van meer dan 30% wordt bereikt.

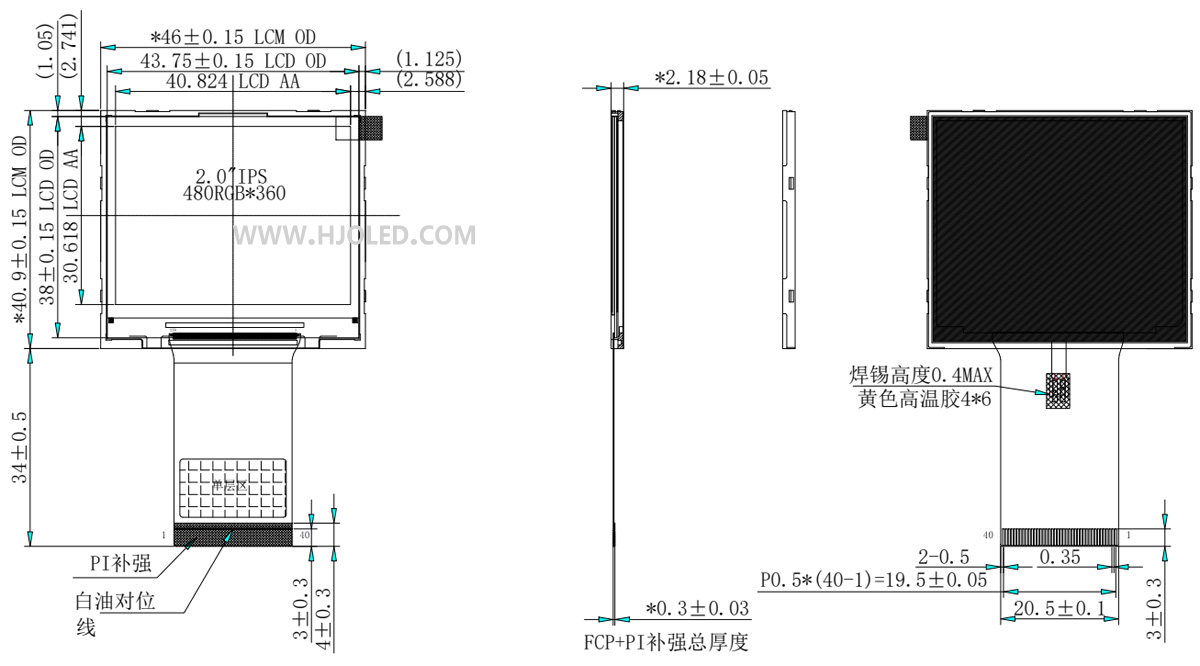

3. 2,0-inch HD TFT-scherm: Dit is een landschapsgeoriënteerd scherm met een hoge resolutie van 480 × 360 pixels. Het maakt gebruik van de ST7701S-driver-IC en een RGB-interface. Bij het ontwerpen van het moederbord is het essentieel om te verifiëren dat de host-CPU beeldschermen met hoge resolutie en de RGB-interface ondersteunt om scenario's te voorkomen waarin de CPU niet over de capaciteit beschikt om het beeldscherm effectief aan te sturen. De liggende configuratie van 480 x 360 heeft een beeldverhouding van 4:3; daarom moet de scanrichting tijdens de software-initialisatie correct worden geconfigureerd (meestal via de MV/MX/MY-bits van de opdracht 0x36) om te voorkomen dat het weergegeven beeld 90 graden wordt gedraaid.

III. EMC en interferentie-immuniteit

1. Afscherming LCD-module

Plaats geleidend schuim tussen de achtergrondverlichtingsmodule en de printplaat; wikkel de FPC (Flexible Printed Circuit) bovendien in koperfolie en aard deze om uitgestraalde ruis te minimaliseren.

2. Ontkoppeling van de voeding

Installeer bij elke voedingsingang een keramische condensator van 10 μF parallel aan een hoogfrequente condensator van 0,1 μF, en plaats deze dicht bij de LCD-connector.

3. Synchronisatiesignaalbescherming

Plaats ferrietkralen (zoals de BLM18PG121SN1) in serie met de HSYNC- en VSYNC-signalen om hoogfrequente ruis weg te filteren.

IV. Testen en verificatie

1. Verificatie van de opstartvolgordeBevestig dat de stroomvoorziening en signaaltimingsequenties voor zowel de hostcontroller als de LCD-module voldoen aan de vereisten die zijn gespecificeerd in hun respectievelijke datasheets (bijvoorbeeld een resetpulsbreedte van> 10 ms).

2. Kwaliteitstests weergeven

Gebruik effen kleuren- en schaakbordtestpatronen om te inspecteren op kleurvlekken, flikkeringen en beeldpersistentie (ghosting). Gebruik een oscilloscoop om PCLK-jitter (pixelklok) te meten; deze waarde moet onder de 5% van de klokperiode blijven.

3. ESD-bescherming

Installeer een TVS-diodearray (zoals de SRV05-4) op de FPC-interface om naleving van de IEC 61000-4-2 Level 4-norm te garanderen.

     Door de implementatie van de bovengenoemde ontwerpstrategieën is het mogelijk om stabiele, high-definition weergaveprestaties te bereiken binnen een beperkte fysieke footprint, waardoor de levensduur van de batterij van draagbare apparaten wordt verlengd. We raden aan om, zodra een prototype is geproduceerd, prioriteit te geven aan het testen van het stroomverbruik en de EMI, en aan het uitvoeren van FPC-duurzaamheidsvalidatie ter voorbereiding op massaproductie. Shenzhen Hongjia Technology beschikt over 12 jaar gespecialiseerde expertise in de R&D, productie en verkoop van beeldschermen van 1,14 tot 12,1 inch, samen met de bijbehorende touchscreens. Ons uitgebreide productassortiment omvat high-definition, hoge helderheid en onregelmatig gevormde displays, met een breed scala aan interface-opties. Opererend vanuit onze eigen productiefaciliteiten uitgerust met volledig geautomatiseerde productiemachines, bedienen we met trots talloze Fortune 500-bedrijven over de hele wereld. Bovendien bieden wij een after-sales servicegarantie van 36 maanden, zodat u van volledige gemoedsrust kunt genieten.
