1,47-inch staafdisplay: resolutie van 172 x 320, ondersteuning voor SPI/MCU-interface: een ideale keuze voor kleine en draagbare apparaten

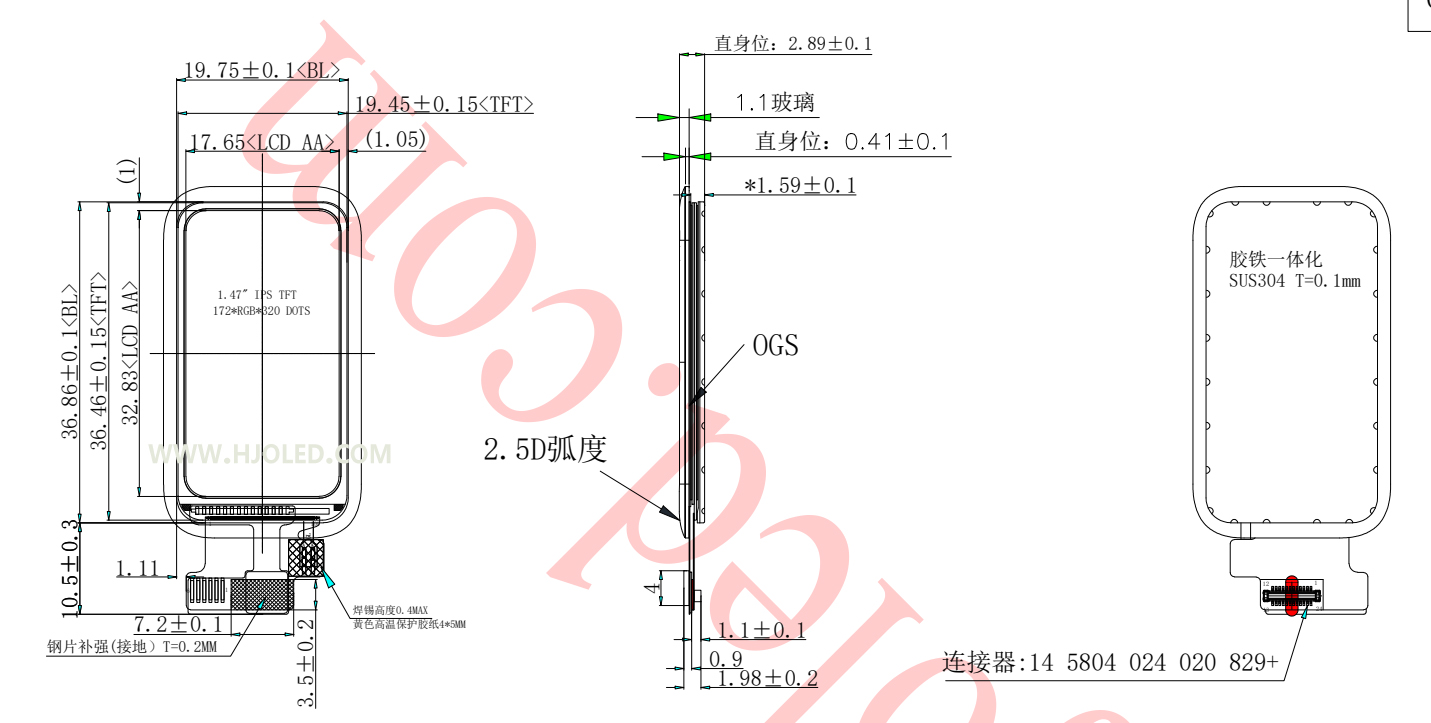

    Veel klanten die compacte, slanke apparaten ontwerpen, vragen vaak naar kleine, langwerpige beeldschermen. Vandaag introduceert de heer Huang, een ingenieur bij Shenzhen Hongjia Technology, een1,47-inch staafvormig displaymet een resolutie van 172 x 320. Dit model ondersteunt zowel SPI- als MCU-interfaces, maakt gebruik van een 24-pins aansluiting, bevat een capacitief aanraakpaneel met een I2C-interface en wordt aangedreven door de stabiele en betrouwbare ST7789 IC. Hieronder geeft de heer Huang een analyse van waarom dit1,47-inch staafdisplayis een uitstekende hardwarekeuze voor kleinschalige apparaten.

I. Kernfuncties en voordelen:

1. Unieke afmetingen van het staaftype

Het diagonale formaat van 1,47 inch is uitzonderlijk compact, waardoor het bijzonder geschikt is voor gebruik als extra display, statusbalk, informatiestrook of als primair scherm voor slimme draagbare apparaten.

De resolutie van 172×320 biedt een slanke beeldverhouding (ongeveer 1:1,86). In tegenstelling tot standaard vierkante of breedbeeldformaten, zorgt dit ontwerp ervoor dat het display een lange kolom met informatie kan weergeven, zoals meldingen, songteksten, gezondheidsgegevens of parameterlijsten, binnen een smalle ruimte, waardoor het veelvuldig scrollen van pagina's overbodig wordt.

2. Ondersteuning voor dubbele interface

SPI-interface: dit is een van de grootste voordelen van het beeldscherm. De SPI-interface vereist doorgaans slechts 4 tot 6 signaallijnen (bijv. Clock, Data In/Out, Chip Select), wat de hardwareverbinding met de host-microcontroller (zoals STM32, ESP32, Arduino, enz.) enorm vereenvoudigt en waardevolle GPIO-bronnen bespaart. Hoewel de vernieuwingsfrequentie en de gegevensdoorvoer lager zijn dan die van parallelle interfaces, is dit ruim voldoende voor een kleine weergave van deze resolutie bij het presenteren van statische of langzaam bijgewerkte informatie (zoals sensormetingen, pictogrammen of tekst).

MCU-interface: Dit verwijst doorgaans naar een parallelle interface (zoals de 8080- of 6800-serie). Het biedt hogere datatransmissiesnelheden, waardoor het geschikt is voor toepassingen die hogere vernieuwingsfrequenties of dynamische visuele effecten vereisen. Het driver-IC beschikt doorgaans over een ingebouwd weergavegeheugen, waardoor de verwerkingslasten van de host-microcontroller worden verlicht.

3. Hoe fungeert het als een “geschenk uit de hemel voor kleine apparaten”?

Ruimte-efficiëntie: het staafvormige ontwerp maakt eenvoudige integratie in de randen, zijkanten of smalle uitsparingen van een apparaatbehuizing mogelijk. Laag stroomverbruik: Deze schermen maken doorgaans gebruik van geavanceerde weergavetechnologieën (zoals IPS LCD) en bieden uitstekende kijkhoeken en kleurgetrouwheid, terwijl het energieverbruik beheersbaar blijft – een cruciale factor voor apparaten die op batterijen werken.

Ontwikkelaarvriendelijk: Het brede scala aan interface-opties en de volwassenheid van de markt zorgen ervoor dat uitgebreide driverondersteuning (inclusief Arduino-bibliotheken, STM32 HAL-bibliotheken, LVGL-voorbeelden, enz.) en technische assistentie direct beschikbaar zijn, waardoor de ontwikkelingscyclus aanzienlijk wordt verkort.

Kosteneffectief: Dit type scherm is een volwassen onderdeel dat wordt gebruikt in toepassingen met grote volumes en biedt een uitzonderlijke prijs-kwaliteitverhouding. Concreet is bij het 1,47-inch model de flexkabel van het touchscreen rechtstreeks geïntegreerd met de LCD-flexkabel; dit ontwerp met één kabel bespaart ruimte op het moederbord en vereenvoudigt het algehele productontwerpproces.

II. Typische toepassingsscenario's:

Slimme bands/horloges, Bluetooth-oordopjes, slimme bedieningspanelen voor thuis, draagbare instrumenten, doe-het-zelf-projecten en hackerapparaten, industriële apparatuur, enz.

     De1,47-inch klein formaat "bar-type" displayaanbevolen door Manager Huang van Shenzhen Hongjia Technology biedt een werkelijk uitstekende oplossing voor ontwikkelaars van compacte slimme apparaten. Dankzij de unieke afmetingen, hoge resolutie, ondersteuning voor dubbele interfaces en energiezuinige eigenschappen voldoet hij perfect aan de eisen voor een compact ontwerp, een langere levensduur van de batterij en een heldere weergave van informatie. Bovendien biedt Shenzhen Hongjia Technology diensten op maat die zijn afgestemd op de specifieke klantvereisten. Gesteund door 12 jaar ervaring in de sector – en momenteel bedienen wij talloze Fortune 500-bedrijven over de hele wereld – bieden wij een uitgebreide, one-stop-aanpassingsservice voor beeldschermen (variërend van 1,14 inch tot 12,1 inch) en bijpassende aanraakpanelen, zodat u zich geen zorgen hoeft te maken over after-sales ondersteuning (inclusief een garantie van 36 maanden). Ons bedrijf onderhoudt een uitgebreide inventaris van standaardproducten met een volledig assortiment formaten en interface-opties; Voor vragen nodigen wij u van harte uit om per e-mail contact met ons op te nemen.
