2026 Ultieme gids voor het 3,17 inch horizontale LCD-scherm 1024*768 RGB 16/18/24BIT voor Amerikaanse fabrikanten

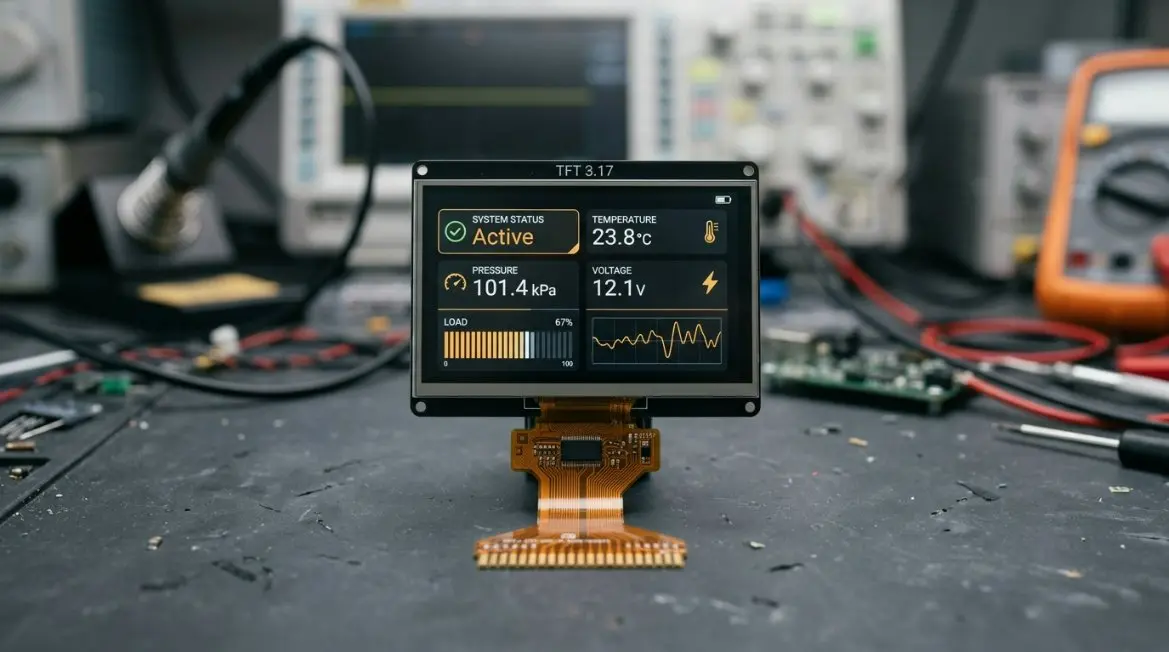

Belangrijkste punten: waarom het 3,17 inch 1024x768 RGB LCD-scherm de Amerikaanse IoT-markt in 2026 domineert

De Amerikaanse hardware- en IoT-sectoren ondergaan een enorme verschuiving naar compacte, high-definition visualisatie. Jarenlang werden ontwerpingenieurs gedwongen een compromis te sluiten tussen ultracompacte afmetingen en hoge grafische betrouwbaarheid. De introductie van onze hoge betrouwbaarheid3,17 inch horizontaal LCD-scherm 1024*768 RGB 16/18/24BITlost dit knelpunt op. Dit ultrascherpe landschapsscherm heeft een pixeldichtheid die lijkt op die van geavanceerde smartphonepanelen en is speciaal gebouwd om kristalheldere diagnostiek, rijke moderne gebruikersinterfaces en onmiddellijke verversingstijden te leveren.

Amerikaanse fabrikanten in sectoren als niet-destructief onderzoek (NDT), chirurgische medische endoscopen en draagbare tactische apparatuur vragen om robuuste configuraties die betrouwbaar kunnen functioneren in uiteenlopende omgevingen. Dankzij een configureerbare LED-achtergrondverlichting tot 1000 nits behoudt dit display een perfecte leesbaarheid in donkere klinische ruimtes en in direct middagzonlicht. De symmetrische linker- en rechterpanelen maken een naadloze mechanische uitlijning binnen gespecialiseerde behuizingen mogelijk.

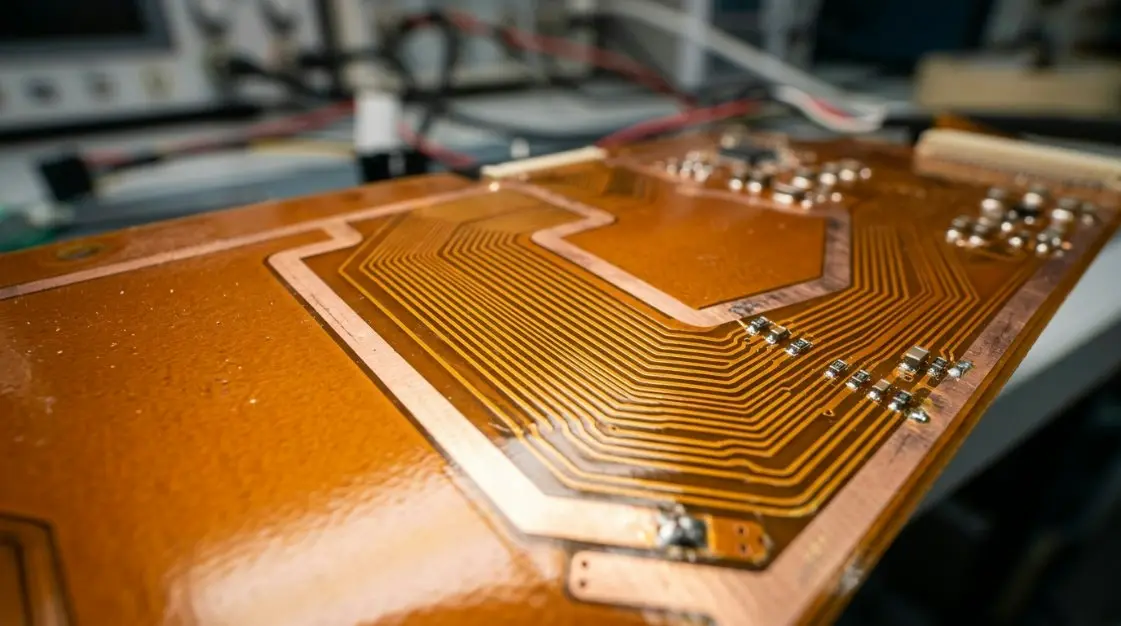

Kerninnovatie: het ChromaSync™-precisieprotocol voor 3,17 inch horizontaal LCD-scherm 1024*768 RGB 16/18/24BIT

Centraal in de prestaties van deze displaymodule staan ​​onze eigen productenChromaSync™-precisieprotocol. Schermen met hoge resolutie die in compacte behuizingen zijn geïntegreerd, zijn notoir kwetsbaar voor elektromagnetische interferentie (EMI) en signaalverzwakking over de FPC. DeChromaSync™-precisieprotocolstabiliseert actief de signaalovergangstijdstippen tussen de 16/18/24-bit lijnen en de interne drivercontroller. Door fasemarges dynamisch in evenwicht te brengen en de klokverdeling te optimaliseren, zorgt deze technologie ervoor dat er geen frames worden overgeslagen en wordt schermflikkering voorkomen, zelfs wanneer het wordt blootgesteld aan aangrenzende hoogfrequente RF-componenten.

Voor Amerikaanse fabrikanten van medische apparatuur garandeert dit protocol absolute beeldgetrouwheid. Real-time chirurgische camera's en endoscopische instrumenten kunnen microscopische anatomische structuren weergeven zonder enige kleurafwijking of spoorvertraging, waardoor ze nauwkeurig aansluiten bij de strenge, door de FDA goedgekeurde diagnostische eisen.

Exclusieve toegang: downloadbare 3D CAD-modellen volgens de standaard 2026 en transparante doorlooptijden voor de Amerikaanse markt

Wij geloven in het versnellen van uw Time-to-Market. Om uw machinebouwteam te helpen, bieden wij volledig gevalideerde STEP/IGES 3D CAD-bestanden aan die voldoen aan de revisienormen van 2026. Onze toeleveringsketen beschikt over transparante doorlooptijden die zijn afgestemd op Amerikaanse binnenlandse kopers: de eerste prototypemonsters worden binnen 5-7 werkdagen verzonden, terwijl volumeproductieorders worden ondersteund door onze doorlopende Amerikaanse veiligheidsvoorraad om uw productielijnen te beschermen tegen wereldwijde doorvoerknelpunten.

Stapsgewijze zelfstudie: Native Integratiegids voor de nieuwste AI-aangedreven IoT-microcontrollers

Het integreren van een RGB-scherm met hoge dichtheid in dynamische moderne hardwareomgevingen vereist nauwkeurige fysieke en logische initialisatie. Volg deze gevalideerde technische blauwdruk om uw display te koppelen.

Stap 1: De 16/18/24BIT RGB-interface en FPC-connectoren voorbereiden

Controleer eerst of uw hostbord een compatibele 40-pins FPC-connector met een pitch van 0,5 mm heeft. Leid de vermogensbanen (VDD en VDD_IO) zo dicht mogelijk bij de spanningsregelaar om de lusinductie te minimaliseren. Voor de RGB-interface wijst u de overeenkomende signaallijnen aan, afhankelijk van uw doelkleurdiepte. Voor maximale prestaties (16,7 miljoen kleuren) traceert u alle 24 datalijnen (R0-R7, G0-G7, B0-B7) en zorgt u ervoor dat de lengte op alle snelle parallelle bussen overeenkomt.

Stap 2: Synchroniseren van de signalen Data Enable (DE) en Dot Clock (DCLK).

Om schermverschuiving te voorkomen, moet u ervoor zorgen dat de LCD-controller van uw MCU is ingesteld op DE (Data Enable)-modus. Leid de DCLK (Dot Clock) met een aangrenzend aardvlak om hoogfrequente harmonischen te isoleren. Stel de lijnscantimings in het controllerregister in om visuele artefacten te voorkomen. De signaalintegriteit kan verder worden beschermd door serieweerstanden van 22 ohm op de DCLK-, HSYNC- en VSYNC-lijnen nabij het driver-IC te plaatsen.

Stap 3: Displaystuurprogramma's initialiseren voor een optimale resolutie van 1024*768

Configureer de systeemregisters van uw grafische driver (zoals een moderne ST- of Renesas-beeldschermbrug) om de actieve horizontale breedte in te stellen op 1024 pixels en de verticale hoogte op 768 pixels. Pas de specifieke framesnelheidparameters toe (bij voorkeur 60 Hz) om flikkering van het scherm te voorkomen. Hieronder ziet u een voorbeeld van een pseudocode-initialisatiereeks:

// LCD-stuurprogrammatiming-initialisatiematrix
LCD_Write_Reg(0x01); // Softwarereset
Vertraging_ms(120);
LCD_Write_Reg(0xB0, 0x00); // RGB-modus instellen
LCD_Write_Reg(0xC0, 0x04); // Stel Landschap/Horizontale scan in
LCD_Write_Reg(0xD0, 0x01); // Schakel het ChromaSync Precision Protocol in
LCD_Write_Reg(0xE0, 0x03); // Configureer 1024x768 horizontale/verticale actieve timings
LCD_Write_Reg(0x29); // Weergave AAN

Stap 4: De rand waterdicht maken en opnieuw afdichten voor industriële IP67/IP68-toepassingen

Voor gebruik in zware maritieme omgevingen, IoT-buitenomgevingen of medische sterilisatieomgevingen monteert u het 3,17-inch scherm met een op maat gemaakte gestanste pakking. Gebruik hoogwaardig polyurethaanschuim met gesloten cellen of optische heldere lijmen (OCA) om een ​​beschermend afdekglas over de symmetrische randen te hechten. Zorg voor een samengedrukte aansluiting van 30-40% van de pakkingdikte om een ​​gecertificeerde stof- en waterdichte barrière te vormen die voldoet aan de IP67- of IP68-specificaties.

Specificatiegids en technische vergelijkingsmatrix: 16-bit vs. 18-bit vs. 24-bit RGB

Het kiezen van de juiste kleureninterface hangt af van uw systeembronnen, energiebudget en grafische vereisten. Terwijl 24-bit RGB maximale visuele betrouwbaarheid biedt, minimaliseert 16-bit het pinaantal en de geheugenvoetafdruk van de controller.

Evalueren van kleurdiepte, bandbreedtevereisten en weergavegetrouwheid

De onderstaande tabel geeft een overzicht van de verschillende technische afwegingen voor depremium 3,17-inch liggend LCD-schermin de primaire bedrijfsmodi:

Wiskundige en elektrische berekeningsrichtlijnen: formules voor belasting van de voeding

Een goed elektrisch ontwerp voorkomt voortijdige veroudering van de LED-achtergrondverlichting en garandeert schone, ruisvrije logicaniveaus op uw systeembord.

Berekening van het exacte wattage, de achtergrondverlichtingsstroom (mA) en de pixelklokfrequentie

Gebruik de volgende technische formules om een ​​efficiënt buck-regulator en thermisch beheersysteem te ontwerpen:

1. Formule voor totaal energieverbruik (P_total):
   P_totaal = P_logic + P_achtergrondverlichting
   P_logic = VDD * IDD = 3,3V * 15mA = 49,5 mW
   P_achtergrondverlichting = V_led * I_led

   *Voor standaard 500 nits achtergrondverlichtingsconfiguratie:
   P_achtergrondverlichting = 9,6V * 40mA = 384 mW
   P_totaal = 49,5 mW + 384 mW = 433,5 mW

2. Berekening van de pixelklokfrequentie (F_clk):
   F_clk = H_totaal * V_totaal * Frame_Rate
   Waar:
     H_totaal = Actief Horizontaal (1024) + Blanking (H_Front_Porch + H_Back_Porch + H_Sync_Width)
     V_total = Actieve verticaal (768) + Blanking (V_Front_Porch + V_Back_Porch + V_Sync_Width)

   *Uitgaande van standaardparameters:
   H_totaal = 1024 + 160 = 1184
   V_totaal = 768 + 38 = 806
   Frame_Rate = 60 Hz
   F_clk = 1184 * 806 * 60 = 57.258.240 Hz = ~57,26 MHz

Amerikaanse regionale normen en certificeringen: Garanderen van UL-, CE-, RoHS- en FCC-naleving

Het betreden van de Amerikaanse markt vereist strikte naleving van de veiligheids- en milieuwetten. Onze 3,17 inch horizontale LCD-modules zijn volledig gecertificeerd om te voldoen aan de regelgevingskaders die worden geëist door grote Amerikaanse kopers en federale autoriteiten:

• RoHS- en REACH-naleving:Volledig vrij van lood, kwik, zeswaardig chroom en polybroombifenylen, in overeenstemming met staatsspecifieke regelgeving zoals California Proposition 65.
• FCC Deel 15 Klasse B:Getest onder extreme omstandigheden om minimale elektromagnetische straling te garanderen, waardoor het veilig is voor medische ruimtes en smart home-implementaties in woningen.
• UL 62368-1 Gereedheid:Ondersteund door hoogwaardige componentmaterialen die bestand zijn tegen brand en mechanische degradatie, wat bijdraagt ​​aan naadloze veiligheidsgoedkeuringen van het eindproduct.

Veelgestelde vragen (FAQ): 3,17 inch LCD-scherm Voice Search & PAA

Is dit horizontale LCD-scherm van 3,17 inch compatibel met Smart Home-ecosystemen zoals Matter Standard, Apple HomeKit en Amazon Alexa?

Ja. Hoewel dit scherm op hardwareniveau ruwe 16/18/24-bit RGB-signalering gebruikt, kan het eenvoudig worden aangesloten op processors met Linux, RTOS of geavanceerde microcontrollers (zoals de ESP32-S3- of STM32-serie) die fungeren als slimme thuishubs. Door een geschikt GUI-framework (zoals LVGL of Qt) te implementeren, kunt u verbluffende bedieningspanelen ontwerpen die via Wi-Fi/Thread kunnen communiceren met Matter, HomeKit of Alexa.

Wat zijn de exacte mechanische snijtoleranties en randafstanden voor aangepaste Amerikaanse productie?

Het fysieke buitenglas heeft een precisiesnijtolerantie van +/- 0,15 mm. De linker- en rechterrand zijn wiskundig symmetrisch met elk 1,8 mm, wat de structurele integratie vereenvoudigt. We raden aan een mechanische opening van 0,3 mm rond de omtrek van het scherm aan te houden om externe fysieke schokken te absorberen en schermkneuzingen onder extreme structurele druk te voorkomen.

Wat zijn de essentiële veiligheidsinstructies en spanningslimieten om doorbranden van de achtergrondverlichting te voorkomen?

De achtergrondverlichtingsdriver moet worden aangedreven met een constante stroombron, nooit met een constante spanningsbron. Beperk de maximale voorwaartse stroom (I_led) tot 45 mA om thermische overstroming te voorkomen. Als de 10,2 V op de backlight-array wordt overschreden zonder stroombeperking, zal dit onmiddellijke thermische spanning veroorzaken en de LED-array permanent doorbranden, waardoor de operationele levensduur van het apparaat wordt verkort.

Klaar om te upgraden? Vraag een offerte en technische documenten aan voor uw volgende project

Bezoek https://www.lcdtftlcd.com/3-17-inch-horizontal-lcd-screen-1024-768-rgb-16-18-24bit.html om de Amerikaanse inventaris en ondersteuning te beveiligen

Zorg ervoor dat uw hardware opvalt in de zeer competitieve Amerikaanse markt. Integreer ons ultramoderne display om de helderheid, systeemefficiëntie en algehele betrouwbaarheid te maximaliseren. Profiteer vandaag nog van onze directe ondersteuningskanalen en stel vooraf onderhandelde volumeprijzen veilig.
