Waarom is het 2,86 inch 220×648 staafvormige display de slimme keuze voor compacte interfaceontwerpen?

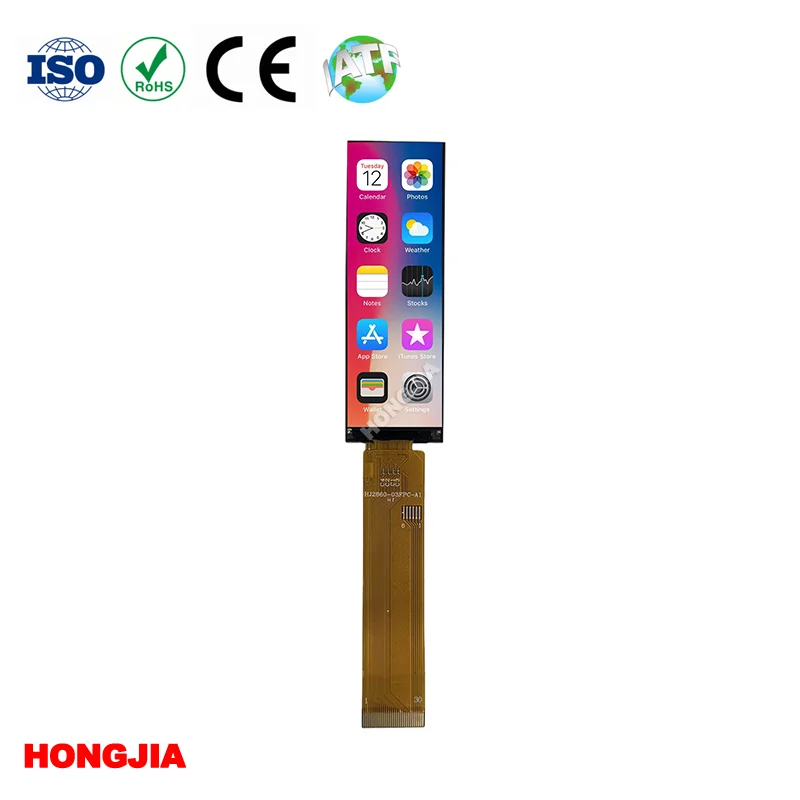

In de wereld van slimme apparaten, apparaten en industriële bedieningselementen voor thuisgebruik worden gebruikersinterfaces kleiner, creatiever en veeleisender. De behoefte aan beeldschermen die informatie kunnen overbrengen in krappe ruimtes zonder dat dit ten koste gaat van de leesbaarheid, heeft de populariteit van staafvormige schermen vergroot. De2,86 inch 220×648 staafdisplayvanHongjiabiedt een smal, langwerpig formaat met een resolutie van 200×648 pixels en IPS volledige kijkhoeken, waardoor het geschikt is voor statuspanelen, menu-interfaces en scrollende displays. Dit artikel onderzoekt de specificaties, interface-opties en aanpassingsdiensten van het product, en waarom het een praktische keuze is geworden voor ontwerpers die op zoek zijn naar een compacte display-oplossing voor smart home-, apparaat- en industriële toepassingen.

Wanneer standaard rechthoeken niet in het ontwerp passen？

Veel moderne producten (slimme thermostaten, koffiemachines, audiosystemen en bedieningspanelen) vereisen beeldschermen die informatie op een beperkt oppervlak overbrengen. Een standaard rechthoekig scherm verspilt vaak ruimte of dwingt tot compromissen in de productindeling. Staafvormige displays pakken deze uitdaging aan door een smal, langwerpig formaat te bieden dat netjes in slanke productontwerpen past en tegelijkertijd voldoende resolutie biedt om statusindicatoren, menu's of scrollende tekst weer te geven. De2,86 inch 220×648 staafdisplayvanHongjiais speciaal ontworpen voor deze toepassingen en biedt een compacte vormfactor met een resolutie die de inhoudscapaciteit in evenwicht brengt met ruimte-efficiëntie.

Het aantal pixels van 200 x 648 pixels, verdeeld over een diagonaal van 2,86 inch, biedt voldoende ruimte voor statusbalken, numerieke uitlezingen of eenvoudige grafische elementen zonder dat een groter, duurder paneel nodig is. De verlengde beeldverhouding is bijzonder geschikt voor toepassingen waarbij het scherm moet opgaan in een smalle rand of waar traditionele vierkante schermen misplaatst zouden zijn. Dit formaat heeft zijn weg gevonden naar apparaten, domotica-controllers, draagbare instrumenten en vele andere producten waar de ruimte schaars is, maar de informatie niet in gevaar mag worden gebracht.

Technische specificaties

De volgende tabel vat de belangrijkste specificaties voor de2,86 inch 220×648 staafdisplayvanHongjia.

Deze specificaties benadrukken de geschiktheid van het display voor een verscheidenheid aan binnentoepassingen, met een breed temperatuurbereik voor betrouwbare werking in consumenten- en industriële omgevingen.

Interfaceflexibiliteit en integratie

Een van de belangrijkste voordelen van dit beeldscherm is de ondersteuning voor meerdere interfaceprotocollen. De2,86 inch 220×648 staafdisplayondersteunt SPI-, MCU- en QSPI-interfaces, waardoor ontwerpers flexibiliteit krijgen bij het kiezen van het communicatieprotocol dat het beste past bij hun microcontrollermogelijkheden. Dit elimineert de noodzaak van complexe interfaceconversie en verlaagt de totale systeemkosten.

Het driver-IC, GC9B72, is ontworpen om efficiënt om te gaan met de resolutie en kleurdiepte van het scherm. Met ondersteuning voor 262K kleuren kan het scherm vloeiende kleurovergangen en gedetailleerde afbeeldingen weergeven, waardoor het geschikt is voor toepassingen die verder gaan dan eenvoudige tekst- of numerieke uitlezingen. De 6 LED's met achtergrondverlichting zorgen voor een typische helderheid van 400 cd/m² en zorgen voor helder zicht in de meeste binnenomgevingen. Voor toepassingen die een hogere helderheid vereisen, kan de achtergrondverlichting worden afgestemd op specifieke vereisten.

De 30-pins standaardconnector vereenvoudigt de integratie met bestaande ontwerpen, terwijl de pluggenverbinding betrouwbaarheid en montagegemak biedt. Dankzij het dunne profiel van het scherm (slechts 2,46 mm dik) kan het worden ingebouwd in behuizingen met weinig ruimte, zonder onnodige bulk toe te voegen.

Maatwerkdiensten

Erkennend dat verschillende toepassingen verschillende eisen stellen,Hongjiabiedt verschillende aanpassingsopties voor dit display. Deze services zijn ontworpen om integrators te helpen het display aan te passen aan hun specifieke projectbehoeften zonder dat een volledig herontwerp nodig is.

Helderheid aanpassen

De helderheid van de achtergrondverlichting kan omhoog of omlaag worden afgesteld, van energiebesparende niveaus binnenshuis tot een hogere helderheid voor goed verlichte omgevingen. Dit wordt bereikt door de LED-configuratie of driverstroom aan te passen, waardoor flexibiliteit wordt geboden voor verschillende gebruiksscenario's.

FPC-aanpassing

De flexibele printplaat (FPC) kan qua lengte, vorm, buigrichting of pintoewijzing worden aangepast aan specifieke moederbordindelingen en connectortypen. Hierdoor kan het display worden geïntegreerd in ontwerpen met niet-standaard mechanische beperkingen.

Touchpanel-integratie

Er kunnen capacitieve of resistieve aanraakpanelen aan het scherm worden toegevoegd, met opties voor de dikte van het afdekglas, oppervlaktebehandeling (antireflectie, antireflectie, antivingerafdruk) en vorm om aan de productontwerpvereisten te voldoen.

Interfaceconfiguratie

Het display ondersteunt SPI-, MCU- en QSPI-interfaces. De interface kan worden vastgezet op een enkel protocol of worden geconfigureerd om meerdere protocollen te ondersteunen op basis van de mogelijkheden van de microcontroller, zonder dat een nieuw hardwareontwerp nodig is.

Mechanische wijzigingen

De dikte van de rand, het frame of de totale module kan worden aangepast om beter uit te lijnen met de productbehuizing en installatieruimte. Dit helpt ontwerpers een zuivere integratie te bereiken zonder hun bestaande mechanische ontwerpen te wijzigen.

Alle aanpassingen worden ondersteund doorHongjia's 12 jaar productie-ervaring, ISO-gecertificeerde kwaliteitscontrole en een after-sales garantie van 36 maanden. Het bedrijf ondersteunt zowel prototypes in kleine series als massaproductie met consistente kwaliteit.

Toepassingen en gebruiksscenario's

De2,86 inch 220×648 staafdisplayis geschikt voor diverse toepassingen:

• Slimme huispanelen– Gebruikt in thermostaten, verlichtingsregelaars en beveiligingspanelen waarbij een smal displayformaat naadloos past in ontwerpen voor wandmontage.

• Apparaatdisplays– Geïntegreerd in koffiemachines, ovens, wasmachines en andere apparaten om status, instellingen en bedieningsinformatie weer te geven.

• Industriële besturingsinterfaces– Gebruikt in apparatuurbesturingen, machine-interfaces en instrumentatie waar compacte, betrouwbare displays vereist zijn.

• Communicatieapparatuur– Geïntegreerd in routers, netwerkswitches en andere communicatieapparaten voor statusindicatie.

• Handheld-apparaten– Geschikt voor draagbare instrumenten en handterminals waarbij ruimte-efficiëntie van cruciaal belang is.

• Auto-elektronica– Gebruikt in eenvoudige dashboardindicatoren en klimaatregelpanelen.

Het staafvormige formaat van het display is vooral voordelig in toepassingen waar ontwerpers een onderscheidende visuele identiteit willen creëren of waar een conventioneel rechthoekig display niet zou aansluiten bij de esthetiek van het product.

Kwaliteitsborging en productiemogelijkheden

Hongjiaexploiteert een fabriek van 3.000 vierkante meter met schone werkplaatsen van 10.000 en 1.000 klassen, volledig automatische COG- en FOG-bindapparatuur en geautomatiseerde assemblagelijnen voor achtergrondverlichting. Het bedrijf beschikt over de ISO 9001-, ISO 14001-, ISO 45001- en ISO 13485-certificeringen, die de toewijding aan kwaliteit, milieuverantwoordelijkheid en kwaliteitsnormen voor medische hulpmiddelen weerspiegelen.

De productiefaciliteit is uitgerust met volautomatische COG-bondingmachines, FOG-bondingmachines, doseermachines, polarisatorplaatsingsmachines en uitgebreide testapparatuur, waaronder zoutsproeitesters, helderheidstesters en temperatuur-/vochtigheidskamers. Deze apparatuur garandeert een consistente kwaliteit tijdens productieruns en ondersteunt zowel standaard- als aangepaste bestellingen.

Het kwaliteitsborgingsproces van het bedrijf omvat inspectie van binnenkomend materiaal, kwaliteitscontroles tijdens het proces en testen van het eindproduct. Elk beeldscherm wordt vóór verzending getest op elektrische prestaties, optische kenmerken en mechanische integriteit. Met een kwaliteitsgarantieperiode van 12 maanden en een after-sales service van 36 maanden,Hongjiabiedt langdurige ondersteuning voor zijn producten.

Veelgestelde vragen

Vraag: Wat is de resolutie van dit beeldscherm?

A: Het scherm heeft een resolutie van 200 (RGB) × 648 pixels en biedt een smal formaat met hoge beeldverhouding voor statusbalken, menu's en scrollende inhoud.

Vraag: Welke interfaces ondersteunt het beeldscherm?

A: Het display ondersteunt SPI-, MCU- en QSPI-interfaces, wat flexibiliteit biedt voor integratie met verschillende microcontrollers.

Vraag: Is het display geschikt voor gebruik buitenshuis?

A: Het display is voornamelijk ontworpen voor toepassingen binnenshuis. Voor buitenomgevingen of omgevingen met hoge helderheid kan de helderheid van de achtergrondverlichting worden verhoogd door middel van maatwerk.

Vraag: Kan er een aanraakpaneel aan dit scherm worden toegevoegd?

A: Ja, capacitieve of resistieve aanraakpanelen kunnen worden geïntegreerd met opties voor de dikte van het dekglas en de oppervlaktebehandeling.

Vraag: Welke certificeringen heeft Hongjia?

A:Hongjiais ISO 9001, ISO 14001, ISO 45001 en ISO 13485 gecertificeerd.

Vraag: Wat is de garantieperiode voor dit product?

A: Het product wordt geleverd met een kwaliteitsgarantieperiode van 12 maanden en 36 maanden after-salesondersteuning.

Conclusie

De2,86 inch 220×648 staafdisplayvanHongjiabiedt een praktische, ruimte-efficiënte oplossing voor toepassingen die een smal displayformaat vereisen. Met zijn IPS-technologie, meerdere interface-opties en uitgebreide aanpassingsdiensten biedt het ontwerpers de flexibiliteit om een ​​display van hoge kwaliteit te integreren in compacte productontwerpen. Ondersteund door een fabriek van 3.000 vierkante meter, ISO-certificeringen en een after-sales garantie van 36 maanden,Hongjialevert betrouwbare producten voor smart home-, apparaat-, industriële en communicatietoepassingen. Voor vragen, technische specificaties of om uw maatwerkwensen te bespreken,deHongjiaploeg is beschikbaarom gedetailleerde productinformatie en professionele ondersteuning te bieden.
