Wat zijn de interfacevereisten voor een 3,1-inch 480x800 IPS-scherm?

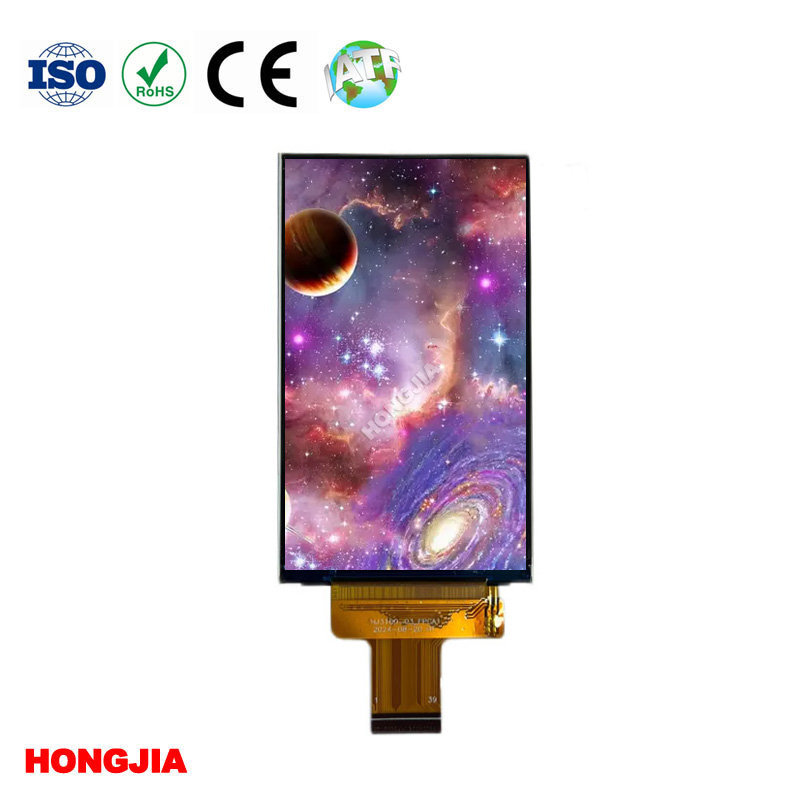

Een 3,1-inch 480x800 IPS-scherm vereist een hybride interfacebenadering: een SPI-verbinding met lage snelheid om de driver-IC te initialiseren, gecombineerd met een snelle 16-bit of 18-bit parallelle RGB-interface om de daadwerkelijke pixelgegevens te verzenden. Op de HONGJIA HJ3100-03 worden deze signalen via een standaard 39-pins FPC (Flexible Printed Circuit) geleid. Om dit scherm aan te sturen heb je een host-microcontroller nodig die is uitgerust met een speciale hardware-LCD-controller, voldoende RAM voor een framebuffer van 768 KB en de mogelijkheid om nauwkeurige klok-, horizontale synchronisatie- en verticale synchronisatiesignalen te genereren op 60 Hz.

De 39-pins SPI en 16-bits RGB-architectuur van de HJ3100-03

De 39-pins lay-out scheidt configuratietaken van snelle gegevensoverdracht. Deze taakverdeling is strikt noodzakelijk voor schermen met deze resolutie.

Een 480x8003,1 inch IPS-scherm 480x800 RGBpusht 384.000 pixels per frame. Bij een kleurdiepte van 16 bits (RGB565) en een standaard vernieuwingsfrequentie van 60 Hz is de verplaatsing van ongeveer 368 megabit aan gegevens per seconde vereist. Een standaard SPI-bus verslikt zich in die bandbreedte. Als je met deze resolutie volledige video over SPI probeert te pushen, haal je maximaal ongeveer 10 tot 15 frames per seconde, wat resulteert in een zichtbaar trage interface.

In plaats daarvan gebruikt de host-MCU de 3-draads of 4-draads SPI-pinnen puur voor initialisatie. U verzendt de configuratiepayload één keer bij het opstarten om de gammacurven, de stroomvolgorde en de weergaveoriëntatie in te stellen. Nadat de installatieopdrachten zijn geregistreerd, neemt de 16-bits RGB-interface het zware werk over om continu onbewerkte pixelgegevens te streamen. De 39-pins standaard biedt voldoende speciale datalijnen om de framesnelheid soepel te houden zonder de hoofdprocessor te hinderen.

Integratie van de ST7701 driver-IC met ingebouwde hostkaarten

De ST7701 is een veelgebruikt driver-IC voor deze specifieke grootte en resolutie, direct op het glas (COG) gemonteerd. Om het met je hostbord te laten praten, is strikte aandacht voor geheugen en timing vereist.

Een ongecomprimeerde framebuffer van 480 x 800 met 16-bits kleuren neemt precies 768 KB RAM in beslag. De meeste instapmicrocontrollers hebben niet zoveel intern SRAM. Als de door u geselecteerde MCU tekortschiet, moet u externe SDRAM op uw PCB routeren, wat de lay-out van het bord ingewikkelder maakt en de EMI verhoogt.

Timingtoleranties zijn even meedogenloos. De ST7701 verwacht een continue, perfect getimede dot clock (PCLK) naast data enable (DE), HSYNC en VSYNC signalen. Probeer niet een 16-bits RGB-interface te bitbangen met behulp van algemene I/O-pinnen. De host moet een speciale RGB-hardwarecontroller hebben (zoals de LTDC op STM32-chips of de LCDC op NXP-onderdelen). Het missen van een enkele klokcyclus of het vertragen van de VSYNC-puls met een paar microseconden resulteert in zichtbare schermscheuren, flikkeringen of een volledig rollend scherm.

Beheer van warmteafvoer in 1000-Nit afgedichte industriële behuizingen

Hoge helderheid brengt directe thermische kosten met zich mee. Door 1000 nits door een doorlatend, normaal zwart LCD-scherm te duwen, worden de achtergrondverlichtings-LED's dicht bij hun maximale nominale stroom aangestuurd. In een openluchtlaboratoriumomgeving is dit zelden een probleem. In een afgesloten industriële IP67-behuizing of in een draagbaar testinstrument buitenshuis blijft de warmte vastzitten.

Als u in een afgesloten apparaat een luchtspleet direct achter de schermmodule laat, worden de achtergrondverlichtings-LED's heet en voortijdig kapot. Binnen enkele maanden zal de witbalans van het scherm merkbaar geel verschuiven en zal de algehele helderheid afnemen. U moet een thermische vluchtroute voorzien. Technische teams specificeren doorgaans een thermisch geleidend kussen tussen de metalen achterkant van de Liquid Crystal Display-module en een interne aluminium structurele beugel, waardoor het chassis zelf in een koellichaam verandert.

FPC's en aanraakpanelen aanpassen voor draagbare medische en industriële apparaten

Kant-en-klare displaymodules passen zelden perfect in gespecialiseerde hardware. De standaard 39-pins FPC-positie kan botsen met een batterijholte in een bloedzuurstofmeter of een lastige plaatsing van het bord in draagbare schoonheidsapparatuur forceren.

Als u een FPC voorbij de minimale buigradius buigt om een ​​passing te forceren, ontstaan ​​er microscheurtjes in de kopersporen, wat leidt tot periodieke weergavefouten op de assemblagelijn of in het veld. SZ Hongjia Technology Shares Limited past de lengte, vorm en pinout van de FPC aan zodat deze overeenkomt met uw specifieke PCB-indeling, waardoor de mechanische belasting wordt geëlimineerd.

Het toevoegen van capacitieve aanraking introduceert een andere variabele. Voor een 3,1-inch scherm van medische kwaliteit is een luchtspleet tussen de aanraaksensor en het schermglas een probleem. Veranderende vochtigheidsomgevingen zorgen ervoor dat er condensatie ontstaat in die opening, wat het zicht belemmert en valse aanrakingen registreert. Door optische binding te specificeren (waarbij een heldere vloeibare lijm het aanraakpaneel rechtstreeks aan het TFT-glas bindt) wordt de luchtspleet verwijderd, de schokbestendigheid verbeterd en interne reflecties beperkt.

Het veiligstellen van levering op lange termijn en proefprojecten met een laag volume voor Amerikaanse engineeringteams

De volatiliteit van de toeleveringsketen bepaalt net zo goed het hardwareontwerp als de technische specificaties. Amerikaanse teams die industriële controlesystemen of medische apparatuur ontwerpen, produceren doorgaans in batches van 500 of 5.000 eenheden, niet in 500.000. Veel beeldschermfabrikanten geven prioriteit aan consumentenelektronica met een hoog volume en zullen zonder enige waarschuwing een End of Life (EOL)-melding afgeven op een kleine TFT LCD-module.

Het vervangen van een scherm midden in de productie is een dure vergissing. Het vereist een nieuwe bordindeling, nieuwe firmware-timingconfiguraties en, in het geval van medische apparaten, een volledige hercertificering van het product. SZ Hongjia richt zich specifiek op de industriële en medische markten door leveringsstabiliteit op de lange termijn te garanderen en kleine proeforders voor prototyping te accepteren.

Om een ​​480x800-module met succes te integreren, hebt u een MCU nodig met een hardware-RGB-controller, een framebuffer van 768 KB en een fysiek ontwerp dat rekening houdt met de warmte van de achtergrondverlichting. Als uw hardware klaar is voor deze vereisten, kunt u dat doenevalueer de HJ3100-03-moduleom de pin-compatibiliteit met uw hostbord te bevestigen.
