Wat moet u controleren voordat u een 3,5-inch MIPI-scherm van 640 x 480 gebruikt?

Voordat u een3,5 inch horizontaal scherm 640x480 MIPI-interface, verifieer vijf dingen: de werkelijke actieve resolutie en oriëntatie, de MIPI-vereisten van uw hostbord, de 30-pins pin-out, de mechanische tekening en de initialisatie en optische documentatie van de leverancier. HONGJIA’s HJ3450-02 past misschien wel in compacte industriële, draagbare, smart-home-, beauty- en consumentenproducten, maar één onopgeloste specificatie kan een kostbaar herontwerp tot gevolg hebben.

Controleer eerst of de HJ3450-02 een horizontaal scherm van 640 × 480 of een staande module van 480 × 800 is

Het eerste antwoord wordt niet volledig beantwoord door de gepubliceerde informatie: de productbeschrijving identificeert de HJ3450-02 als een horizontaal scherm van 640 x 480, terwijl de specificatietabel afzonderlijk 480 (RGB) x 800 vermeldt. Beschouw die discrepantie als een technische vraag, niet als een opmaakdetail.

Los het specificatieconflict op vóór de bemonstering

Vraag HONGJIA om de actieve matrixresolutie, pixelindeling, oorspronkelijke scanoriëntatie, kijkrichting en de exacte revisie van de geciteerde module te bevestigen. Vraag een actuele datasheet aan en een foto of tekening die het actieve gebied identificeert. Leid de oriëntatie niet af op basis van de buitenafmetingen of de locatie van de connector.

Voor een module van 640 x 480 en een module van 480 x 800 kunnen verschillende UI-middelen, framebufferaannames, initialisatieopdrachten en behuizingsindelingen nodig zijn. Als het scherm fysiek horizontaal is maar de paneelgegevens zijn geconfigureerd voor portretscannen, heeft uw softwareteam mogelijk rotatieondersteuning nodig. Dat kan van invloed zijn op de opstarttijd, het geheugengebruik, de aanraakcoördinaten en de beeldcompositie.

Zorg ervoor dat de geverifieerde oriëntatie overeenkomt met de gebruikersinterface en behuizing van het product

Voor een draagbare tester of industriële besturingsinterface kan de horizontale ruimte geschikt zijn voor trendgrafieken, meetlabels en bedieningselementen met twee kolommen. Een staand paneel is mogelijk beter voor lijsten of verticaal gestapelde workflows. Bevestig uw keuze op het gebied van de ringopening, het actieve gebied, de kijkrichting, de kabeluitgang en de montagemogelijkheden voordat uw industriële ontwerp vastloopt.

Gebruik deHJ3450-02 productpaginaals uitgangspunt en verkrijg vervolgens de gecontroleerde tekening voor uw opgegeven revisie.

Wat de HONGJIA-module biedt voor compacte embedded interfaces

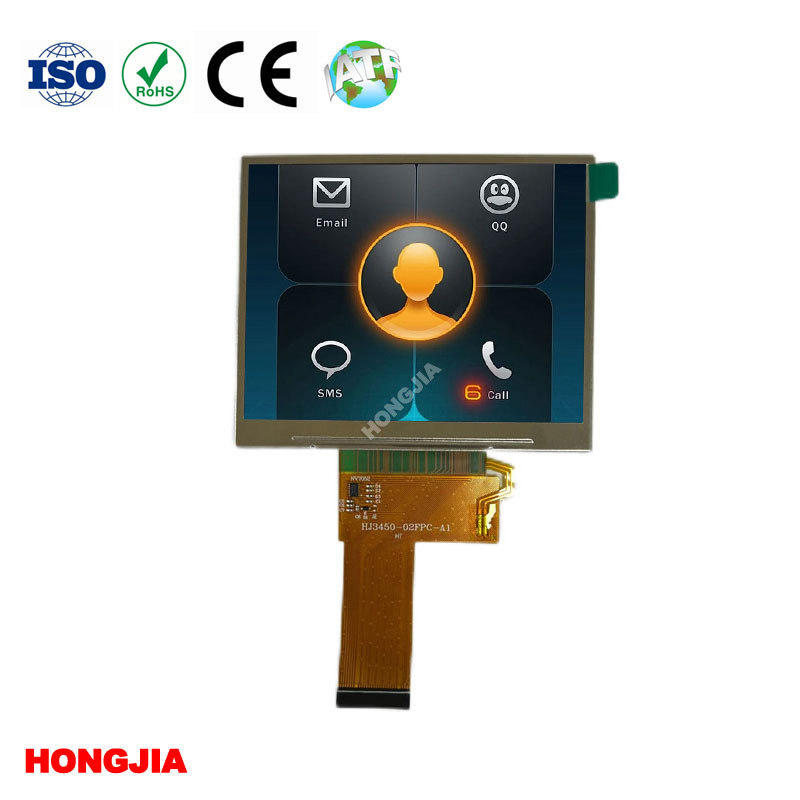

HJ3450-02 wordt beschreven als een 3,5-inch IPS transmissieve TFT LCD-module met een NV3051F driver IC, MIPI-interface en 30-pins aansluiting. De vermelde afmetingen zijn 76,2 × 63,2 × 3,5 mm en het aangegeven bedrijfstemperatuurbereik is -20°C tot 70°C. De helderheid kan worden geselecteerd tot 500 cd/m², dus controleer de exacte helderheidsbak in plaats van aan te nemen dat elk monster de maximale waarde gebruikt.

IPS kan helpen consistentere kleuren en contrasten te behouden als de operator het scherm niet loodrecht bekijkt. Het neemt niet de noodzaak weg om de werkelijke kijkhoek, het contrast, de reflecties van de coverlens en de leesbaarheid onder de lichtomstandigheden van uw product te controleren. “Doorlatend” is ook van belang: de module is bedoeld om te worden bekeken met achtergrondverlichting, niet als een in zonlicht leesbaar transflectief paneel.

De grootte en de MIPI-verbinding van de module maken hem tot een kandidaat voor compacte embedded systemen, waaronder draagbare testinstrumenten, industriële apparatuur, medisch-gerelateerde apparatuur, schoonheidsapparatuur, smart-home-producten, POS-hardware en consumentenelektronica. De geschiktheid hangt nog steeds af van uw hostprocessor, optische stack, behuizing en omgevingsdoel.

Kan uw hostbord de 30-pins MIPI-verbinding aansturen?

Alleen als de host de exacte MIPI-DSI elektrische en softwarevereisten van het paneel ondersteunt. Een 30-pins connector beschrijft de fysieke interface; het vertelt u op zichzelf niet het aantal rijstroken, de rijstrooksnelheid, het pixelformaat, de commandoreeks, de stroomrails of de methode voor de controle van de achtergrondverlichting.

Controleer het aantal MIPI-lanen, timing, initialisatieopdrachten, pin-out en connectororiëntatie

Vraag vóór het opmaken de volledige pindefinitie op en bevestig:

• Aantal MIPI-databanen, klokgedrag en vereiste datasnelheid
• Ondersteunde pixelindeling, kleurvolgorde en video- of opdrachtmodus
• Horizontale en verticale timingvereisten
• Reset-, stand-by-, inschakel- en uitschakelvolgorde
• Paneelvoeding, I/O-spanning, achtergrondverlichtingsingang en stroombereik van de achtergrondverlichting
• FPC-contactzijde, connectororiëntatie, kabellengtelimieten en pinnummering
• NV3051F-initialisatieopdrachten en eventuele vereiste registerinstellingen

Veel voorkomende veldfouten zijn eenvoudig: de FPC wordt gespiegeld, de resetlijn blijft zwevend, de host gebruikt de verkeerde kleurvolgorde of het display licht op zonder geldige framegegevens te ontvangen. Een wit scherm bewijst meestal geen MIPI-compatibiliteit. Het kan alleen maar bewijzen dat de achtergrondverlichting en paneelvoeding aanwezig zijn.

Laat uw firmware-ingenieur het exemplaar testen met dezelfde processorfamilie, brug, connector en voedingsreeks die gepland zijn voor productie. Als uw bord een andere MIPI-implementatie gebruikt, vraag dan aan HONGJIA of een aangepaste FPC- of initialisatieconfiguratie mogelijk is en welke wijzigingen er binnen het standaard moduleontwerp blijven.

Welke documenten zijn nodig om van een displayvoorbeeld naar een ontwerpgoedkeuring te gaan?

Een voorbeeld is handig om de beeldkwaliteit en pasvorm te controleren. Het is geen ontwerpgoedkeuring. Vraag een documentenset aan waarmee hardware-, firmware-, mechanische en inkoopteams dezelfde revisie kunnen beoordelen.

• Huidig ​​productdatablad met de bevestigde resolutie en oriëntatie
• Mechanische tekening met omtrek, actief gebied, weergavegebied, dikte, montagedetails en FPC-positie
• Elektrische specificaties met betrekking tot connectorpinout, voeding, achtergrondverlichting en interfaceomstandigheden
• Initialisatiecode of opdrachtreeks voor het NV3051F-stuurprogramma-IC
• Optische gegevens voor helderheid, contrast, kijkrichting en uniformiteit, indien beschikbaar
• Bedrijfs- en opslagtemperatuurlimieten, plus inspectiecriteria voor displaydefecten
• Revisiegecontroleerde monsteridentificatie en eventuele bekende verschillen tussen monster- en productieversies

Als aanraking deel uitmaakt van het product, behandel het aanraakpaneel, de lens, de lijm en de FPC dan als een afzonderlijke beoordeling. Een beeldscherm dat vóór het lijmen past, past mogelijk niet meer nadat de uiteindelijke optische stapel is gespecificeerd.

Waar past een horizontaal IPS-scherm van 3,5 inch en waar is het mogelijk niet geschikt?

Dit 3,5-inch MIPI TFT-scherm is een verstandige kandidaat als u een compacte kleureninterface, een horizontale lay-out en een standaard ingebouwde verbinding nodig heeft. Het verdient vroegtijdige aandacht voor draagbare instrumenten, industriële bedieningselementen, schoonheidsapparatuur, smart-home-interfaces en andere producten waarbij het volume van de behuizing van belang is.

Het kan ongeschikt zijn als uw product leesbaarheid in zonlicht vereist zonder een getest optisch ontwerp, werking onder -20°C of boven 70°C, een transflectief paneel, ongewoon hoge helderheid of een gebruikerservaring die alleen in portretvorm is. Deze vereisten moeten vóór het citeren worden vermeld. HONGJIA biedt ook andere weergavecategorieën aan, waaronder producten voor hoge temperaturen en transflectieve producten, maar ga er niet vanuit dat de HJ3450-02 deze functies biedt.

Een andere praktische limiet is software. Als uw grafische stapel het paneel niet in de gewenste richting kan draaien of aansturen, kan het wijzigen van de weergave laat in de ontwikkeling een herontwerp van het bord of de gebruikersinterface noodzakelijk maken. Bevestig die beslissing terwijl het monster nog wordt geëvalueerd.

Wat moet een Amerikaans ontwerpteam bij HONGJIA aanvragen voordat een offerteaanvraag wordt uitgegeven?

Stuur een gecontroleerde vereiste, niet alleen een productlink. Vermeld de bevestigde doelresolutie, oriëntatie, actief gebied, behuizingslimieten, temperatuurbereik, helderheidsdoel, hostprocessor of brug, MIPI-vereisten en de beoogde jaarlijkse vraag. Vraag HONGJIA om elk item als standaard, configureerbaar of aangepast te markeren.

Vraag monsters, FPC- en aanraakopties, aanpassingslimieten en bewijs van productiecontinuïteit aan

Vraag monsters aan van de voorgestelde productieconfiguratie, inclusief de beoogde FPC, connector, achtergrondverlichting en touch-optie, indien van toepassing. Controleer of HONGJIA de FPC, pintoewijzing, coverlens, aanraakscherm, helderheid of initialisatie-instellingen kan aanpassen - en vraag welke minimale bestelling, tooling, doorlooptijd en validatiewerk elke wijziging vereist.

Vraag voor een productiebeslissing om bewijs van de continuïteit van de levering: de geplande modulerevisie, de positie van de driver-IC-sourcing, de praktijk voor het melden van wijzigingen, het kwaliteitscontroleproces en de beschikbare ondersteuning van de fabriek of het FAE-team. Vraag geen certificeringen of testrapporten aan als formaliteit; identificeer welke normen uw eindproduct daadwerkelijk vereist en vraag de relevante documentatie op.

Gebruik HONGJIA's3,5-inch horizontale MIPI-displayinformatieom de technische discussie te beginnen, en stel vervolgens de offerteaanvraag afhankelijk van het oplossen van het 640 × 480 versus 480 × 800-conflict. De juiste volgende stap is een gedocumenteerde voorbeeldbeoordeling, en niet een inkooporder op basis van een dubbelzinnige tabel.
