2,22 inch staafstripdisplay SPI met aanraking

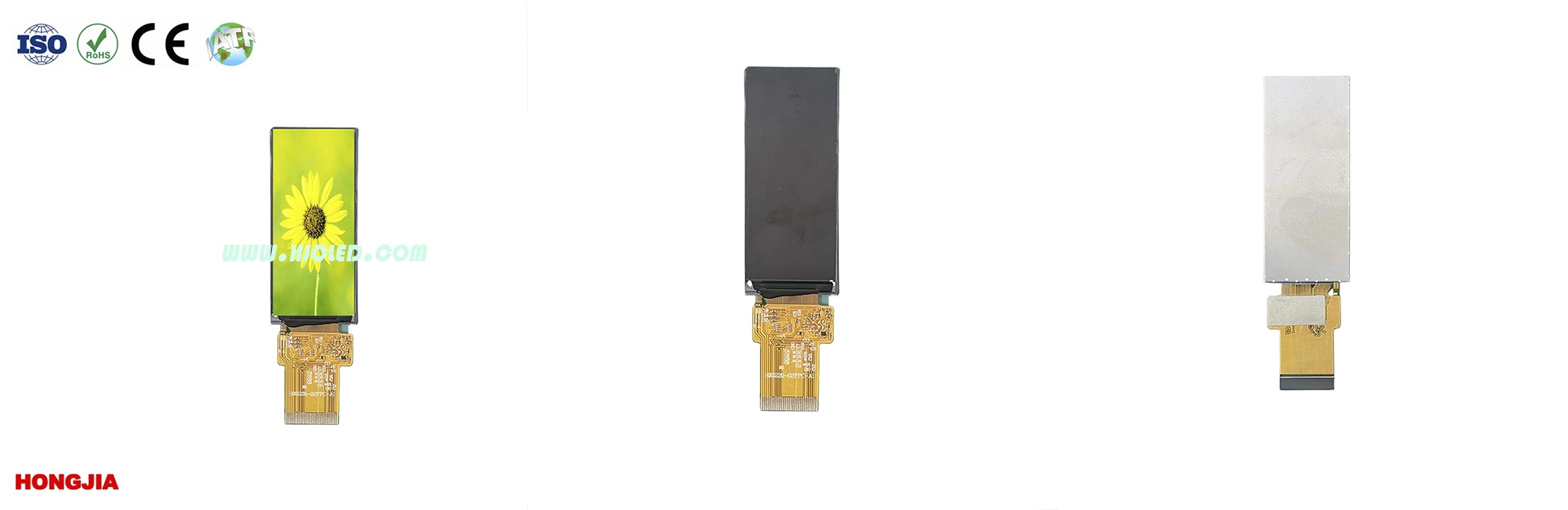

HONGJIA 2,22 inch Bar Strip Display SPI met Touch is ontworpen voor fabrikanten die een displaymodule met lange strips nodig hebben die zowel schermuitvoer als aanraakinteractie integreert in beperkte installatieruimtes.

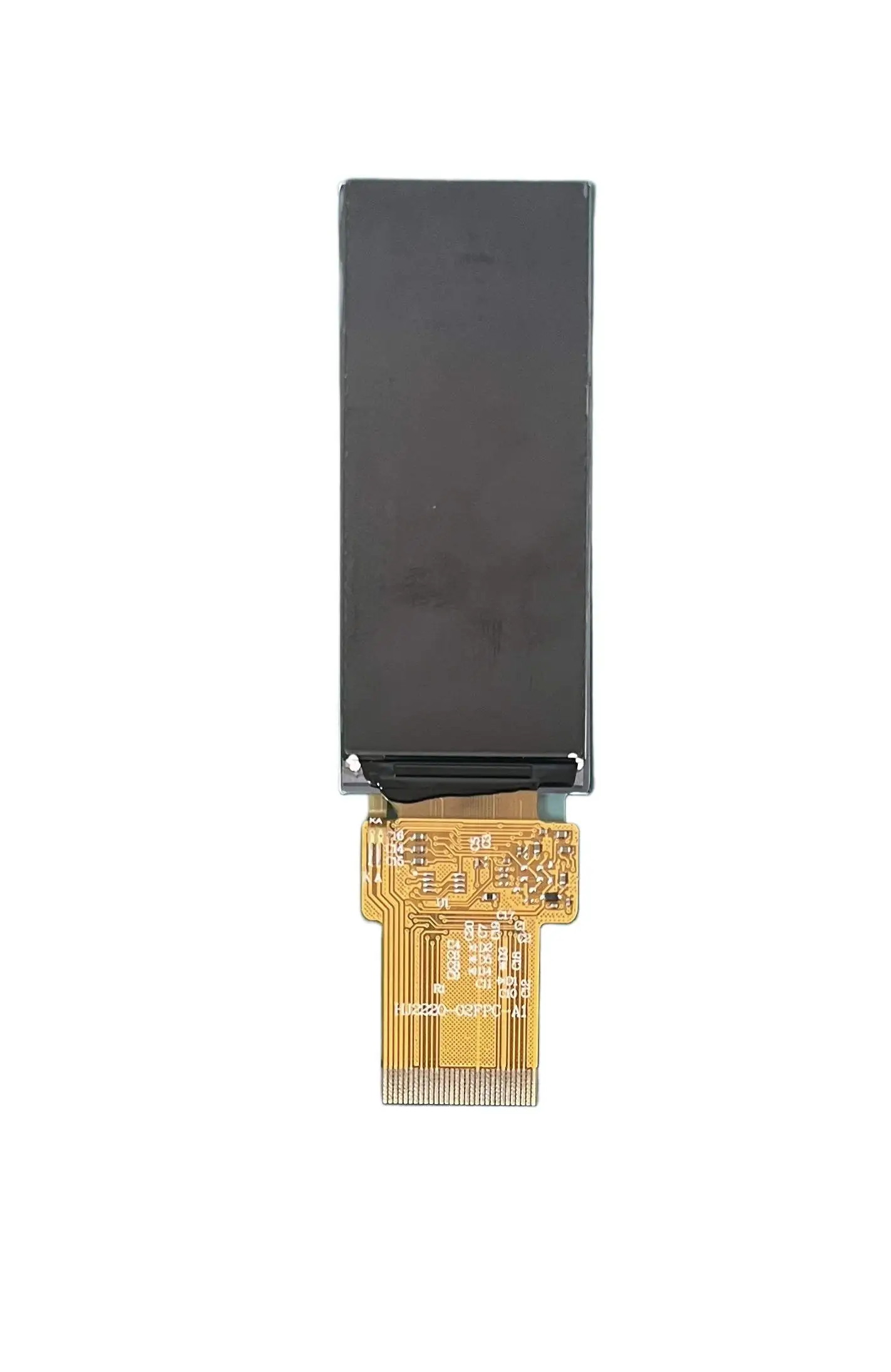

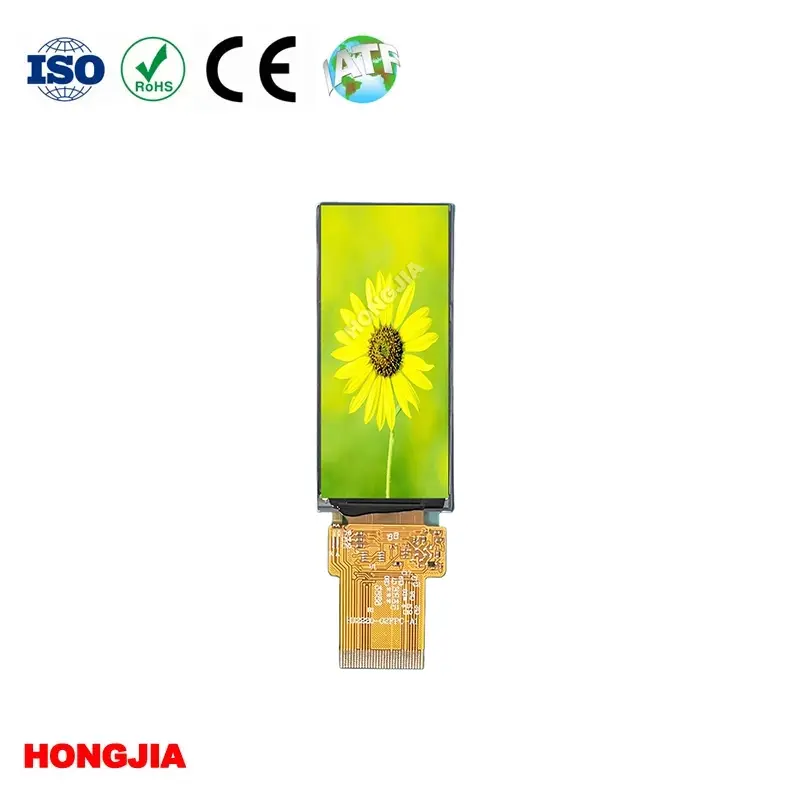

De HJ2220‑02FPC‑A1 beschikt over een 2,22‑inch IPS TFT-scherm met een resolutie van 180(RGB)×454 pixels en ondersteunt SPI-communicatie. Anders dan traditionele afzonderlijke LCD- en aanraakpaneelstructuren, maakt deze module gebruik van een in-cell touch-ontwerp, waarbij aanraakdetectie in de displaystructuur wordt geïntegreerd om de dikte te verminderen en de productassemblage te vereenvoudigen.

Deze displaymodule is uitgerust met het SPD2010-driver-IC en ondersteunt een 30-pins standaardstekkerverbinding en multi-touchbediening via IIC-aanraakcommunicatie. Met een slanke omtrek, een breed temperatuurbereik en betrouwbare aanraakprestaties biedt het een praktische display-oplossing voor compacte elektronische producten.

Technische specificaties

Specificaties capacitief touchscreen

Specificaties TFT LCD-module

Weergaveformaat met lange strook voor compact productontwerp

Het HONGJIA 2,22-inch Bar Strip Display SPI met Touch heeft een smalle en langwerpige schermstructuur, waardoor ontwerpers meer flexibiliteit krijgen bij het ontwikkelen van producten met een beperkte ruimte op het voorpaneel.

Dankzij het actieve gebied van 20,79(H)×52,44(B) mm kunnen fabrikanten compacte interfaces creëren terwijl er voldoende weergaveruimte overblijft voor pictogrammen, bedieningselementen en informatievisualisatie.

Dit staafstripformaat is geschikt voor apparaten waarbij een traditioneel vierkant of rechthoekig display niet aan de mechanische ontwerpeisen kan voldoen.

In-cell Touch-technologie integreert weergave en bediening

De module maakt gebruik van een in-cell-aanraakstructuur, waarbij de aanraakgevoelige laag rechtstreeks in het beeldschermpaneel wordt geïntegreerd.

Vergeleken met externe aanraakpaneelmontage helpt deze structuur de moduledikte te verminderen, de interne constructie te vereenvoudigen en de algehele efficiëntie van de productintegratie te verbeteren.

Het geïntegreerde ontwerp is vooral geschikt voor draagbare apparaten en ingebedde apparatuur die een dunne en compacte touchscreen-oplossing vereisen.

SPI-interface vereenvoudigt geïntegreerde systeemintegratie

Het display ondersteunt de SPI-interface en biedt een praktische communicatiemethode voor compacte elektronische systemen.

Met een standaard 30-pins stekkerverbinding helpt de module ingenieurs een eenvoudigere hardware-integratie te realiseren en tegelijkertijd de bedradingscomplexiteit tijdens de productontwikkeling te verminderen.

De aanraakfunctie maakt gebruik van IIC-communicatie, waardoor onafhankelijke controle van de display-uitvoer en aanraakinvoer mogelijk is.

IPS-paneel zorgt voor stabiele beeldweergave

Het scherm maakt gebruik van IPS-technologie met ALL O’CLOCK-kijkrichting, waardoor een consistente beeldkwaliteit en kleurprestaties vanuit verschillende kijkhoeken behouden blijven.

Met een resolutie van 180(RGB)×454 pixels biedt de module heldere visuele output in een klein staafvormig weergaveformaat.

De doorlatende, normaal zwarte weergavemodus verbetert het beeldcontrast en ondersteunt een duidelijke interfacepresentatie in verschillende elektronische producten.

Multi-touchbediening met duurzaam glazen oppervlak

Het geïntegreerde geprojecteerde capacitieve touchscreen ondersteunt multi-touchbediening en zorgt voor een soepele en nauwkeurige gebruikersinteractie.

Het aanraakpaneel maakt gebruik van glazen afdekmateriaal met:

• Transparantie ≥87%

• Hardheid ≥7H

Deze structuur zorgt voor een heldere lichttransmissie en verbetert de weerstand tegen oppervlakteslijtage tijdens dagelijks gebruik.

Ultradunne structuur voor toepassingen met beperkte ruimte

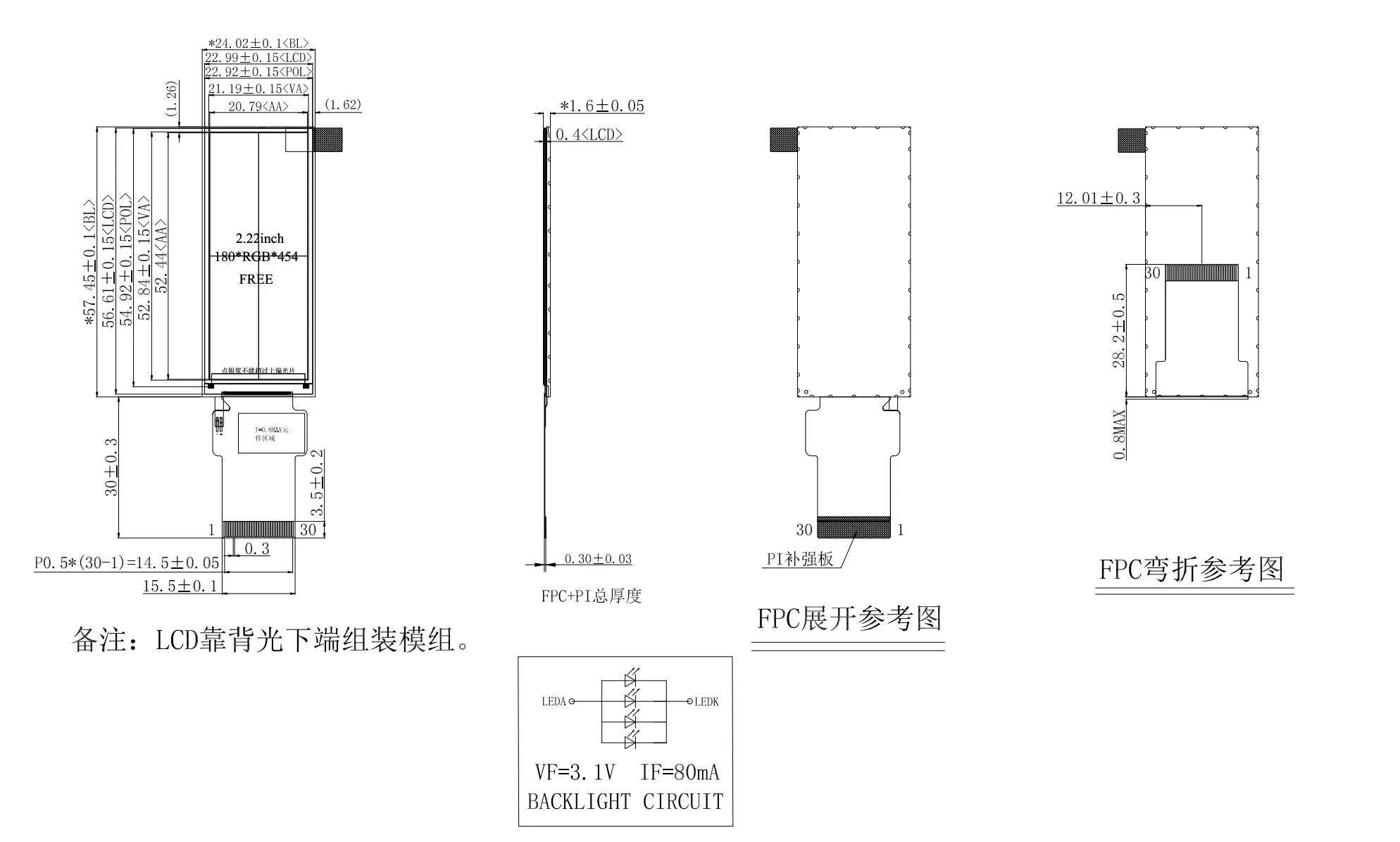

De HONGJIA 2,22 inch Bar Strip Display SPI met Touch heeft een compacte structuur met een omtrekgrootte van:

• 24,02(H)×57,45(B)×1,6(T) mm

De dikte van 1,6 mm maakt het geschikt voor producten waarbij de interne installatieruimte beperkt is, terwijl het toch geïntegreerde display- en aanraakfuncties biedt.

Werking bij brede temperaturen voor veeleisende omgevingen

Deze displaymodule is ontworpen voor toepassingen die een stabiele werking onder variabele omstandigheden vereisen en ondersteunt:

• Bedrijfstemperatuur: -30°C tot +80°C

• Opslagtemperatuur: -30°C tot +80°C

De brede temperatuurcapaciteit maakt hem geschikt voor medische apparatuur, industriële instrumenten en andere elektronische apparaten die in uitdagende omgevingen werken.

Toepassingen in medische, industriële en consumentenelektronica

De HONGJIA 2,22 inch Bar Strip Display SPI met Touch kan worden geïntegreerd in:

• Medische apparatuur

• Schoonheidsapparaten

• Industriële instrumenten

• Slimme bedieningspanelen

• Consumentenelektronica

• Ingebedde weergavesystemen

De combinatie van een smal stripontwerp, een SPI-interface, geïntegreerde aanraakbediening en prestaties bij brede temperaturen biedt fabrikanten een flexibele oplossing voor interactieve elektronische producten.

HONGJIA Weergave- en aanraakoplossingmogelijkheden

HONGJIA is gespecialiseerd in onderzoek, ontwikkeling, productie en levering van LCD-displaymodules en touchscreen-oplossingen.

Met meer dan 12 jaar ervaring levert HONGJIA displayproducten variërend van 0,99 inch tot 12,1 inch, inclusief standaard LCD-modules, aanraakschermassemblages en oplossingen op maat.

Door middel van professionele technische ondersteuning en een after-sales serviceperiode van 36 maanden ondersteunt HONGJIA klanten over de hele wereld bij displayselectie, integratie en productontwikkeling.

Veelgestelde vragen

1. Wat is het belangrijkste verschil tussen een staafstripdisplay en een standaard LCD-module? Een staafstripdisplay maakt gebruik van een langwerpig schermformaat, waardoor fabrikanten het display in smalle ruimtes kunnen installeren waar traditionele rechthoekige displays misschien niet passen. Het wordt vaak gebruikt voor compacte besturingsinterfaces en ingebedde apparaten.

2. Heeft dit 2,22 inch Bar Strip Display aanraakfunctionaliteit? Ja. De module integreert een geprojecteerd capacitief touchscreen met multi-touchmogelijkheden via een in-cell touch-structuur, waarbij display- en touch-functies in één geheel worden gecombineerd.

3. Welke interface ondersteunt deze staafstripweergave? De LCD-module ondersteunt de SPI-interface, terwijl de aanraakfunctie gebruik maakt van IIC-communicatie. Deze combinatie maakt flexibele integratie in ingebedde elektronische systemen mogelijk.

4. Wat is het voordeel van de in-cell touch-structuur? De in-celstructuur integreert aanraakdetectie in het beeldschermpaneel, waardoor de moduledikte wordt verminderd en het mechanische ontwerp wordt vereenvoudigd in vergelijking met afzonderlijke LCD- en aanraakpaneeloplossingen.

5. Kan dit scherm werken in omgevingen met extreme temperaturen? Ja. De module ondersteunt een bedrijfstemperatuurbereik van -30°C tot +80°C, waardoor hij geschikt is voor industriële apparatuur, medische apparatuur en andere veeleisende toepassingen.

6. Welke toepassingen kunnen de HONGJIA 2,22 inch Bar Strip Display SPI met Touch gebruiken? Deze displaymodule is geschikt voor medische apparatuur, schoonheidsapparaten, industriële instrumenten, consumentenelektronica, slimme bedieningspanelen en andere producten die een compact aanraakscherm vereisen.
