5,9 inch IPS-scherm met Touch 720×1480 MIPI

HONGJIA 5,9 inch IPS-display met Touch 720×1480 MIPI is ontwikkeld voor fabrikanten die een complete display-oplossing nodig hebben die high-definition visuele output en aanraakinteractie integreert.

De HJ5900-01FPC-A1 maakt gebruik van een 5,9-inch IPS TFT-scherm met een 18:9 langwerpig formaat, waardoor een groter verticaal kijkgebied wordt geboden met behoud van een compacte productstructuur. Met een resolutie van 720(RGB)×1480 pixels levert de module gedetailleerde beelden voor grafische interfaces, bedieningspanelen en multimediatoepassingen.

In tegenstelling tot afzonderlijke LCD- en aanraakschermen integreert dit aanraakscherm de capacitieve aanraakinterface in het FPC-ontwerp van het scherm. De gecombineerde structuur helpt de interne bedradingsvereisten te verminderen en bespaart moederbordruimte tijdens de productontwikkeling.

Uitgerust met het FL7703N driver-IC, ondersteunt de module MIPI-interfaces met 2 rijstroken, 3 rijstroken en 4 rijstroken. Het geïntegreerde geprojecteerde capacitieve touchscreen maakt gebruik van de CST3530 touch driver IC, die multi-touch bediening ondersteunt via IIC-communicatie.

Geïntegreerd touchscreen-ontwerp voor vereenvoudigde productontwikkeling

Het HONGJIA 5,9 inch IPS-display met Touch 720×1480 MIPI combineert LCD-display en aanraakbediening in één module.

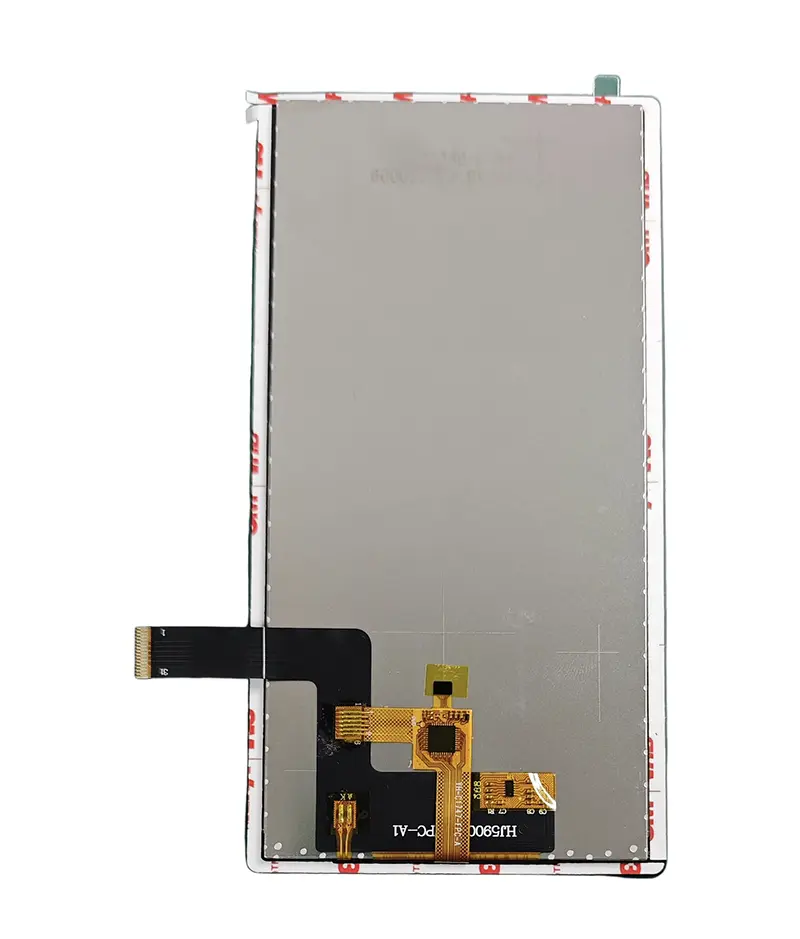

De aanraakinterface is geïntegreerd in de flexibele displaykabel, waardoor extra aansluitvereisten worden verminderd en fabrikanten worden geholpen de interne productlay-outs te optimaliseren.

Deze geïntegreerde structuur is geschikt voor compacte elektronische producten waarbij installatieruimte en montage-efficiëntie belangrijke overwegingen zijn.

18:9 lang weergaveformaat voor draagbare toepassingen

De module heeft een weergaveverhouding van 18:9, wat een smal en langwerpig schermontwerp oplevert.

Dit formaat biedt voordelen voor draagbare apparaten doordat het meer verticale weergaveruimte biedt voor:

• Besturingsinterfaces

• Menu's

• Gegevensvisualisatie

• Aanraakbedieningen

De smalle randstructuur helpt ook het algehele uiterlijk van moderne elektronische producten te verbeteren.

Technische specificaties

Specificaties capacitief touchscreen

Specificaties TFT LCD-module

IPS-paneel biedt brede kijkprestaties

Het scherm maakt gebruik van IPS-technologie met mogelijkheid tot ALLE kijkrichtingen, waardoor een consistente beeldkwaliteit en kleurprestaties vanuit verschillende hoeken behouden blijven.

De resolutie van 720×1480 biedt HD-beelduitvoer, terwijl de 16M kleurenweergavecapaciteit vloeiende beeldovergangen en gedetailleerde visuele presentatie mogelijk maakt.

MIPI-interface met meerdere rijstroken met flexibele integratie

De module ondersteunt:

• MIPI met twee rijstroken

• MIPI met 3 rijstroken

• MIPI met 4 rijstroken

Dankzij deze flexibele MIPI-configuratie kunnen ingenieurs geschikte transmissieoplossingen selecteren op basis van verschillende hardware-architecturen.

De 31-pins standaard stekkeraansluiting vereenvoudigt de integratie in embedded systemen.

Capacitieve Multi-Touch-functie met duurzaam oppervlak

Het geïntegreerde aanraakpaneel maakt gebruik van projectieve capacitieve aanraaktechnologie.

Touch-specificaties omvatten:

• Multi-touch-ondersteuning

• IIC-communicatie

• CST3530 touch-driver-IC

• Glazen afdekmateriaal

• ≥87% transparantie

• ≥7H hardheid

Het duurzame aanraakoppervlak zorgt voor een betrouwbare werking tijdens frequente gebruikersinteractie.

Hoge helderheid voor leesbaarheid buitenshuis

Het HONGJIA 5,9-inch IPS-scherm met Touch 720×1480 MIPI biedt een helderheid van 900 cd/m², met selecteerbare helderheidsopties.

De hoge luminantieprestaties verbeteren de zichtbaarheid onder sterke omgevingslichtomstandigheden, waardoor het geschikt is voor buiten- en semi-buitentoepassingen zoals drone-controllers en draagbare apparaten.

Ontworpen voor slimme apparaten en professionele apparatuur

Deze geïntegreerde touch display module is geschikt voor:

• Drone-afstandsbedieningen

• Smart Home-apparatuur

• Handheld-apparaten

• POS-terminals

• Medische apparatuur

• Industriële besturingsapparaten

• Draagbare elektronische producten

De combinatie van high-definition display, touch-integratie, MIPI-interface en slanke structuur biedt fabrikanten een praktische oplossing voor interactieve apparaten.

HONGJIA Displayproductiecapaciteit

HONGJIA is gespecialiseerd in de ontwikkeling, productie en op maat gemaakte display-oplossingen van LCD-displaymodules.

Met meer dan 12 jaar ervaring levert HONGJIA beeldschermproducten variërend van 0,99 inch tot 12,1 inch, inclusief standaard TFT LCD-modules, geïntegreerde aanraakschermen en op maat gemaakte beeldschermassemblages.

Professionele technische ondersteuning en een after-sales serviceperiode van 36 maanden zijn beschikbaar om klanten te ondersteunen tijdens productontwikkeling en -integratie.

Veelgestelde vragen

Wat is het verschil tussen dit touchdisplay en een standaard 5,9 inch LCD-module? Dit model integreert een geprojecteerd capacitief touchscreen met de LCD-module, waardoor zowel schermuitvoer als aanraakbediening in één geheel mogelijk zijn. Het helpt de productstructuur te vereenvoudigen en de interne ruimtevereisten te verminderen.

Ondersteunt dit 5,9-inch scherm multi-touchbediening? Ja. Het geïntegreerde capacitieve aanraakpaneel ondersteunt multi-touch functionaliteit en maakt gebruik van de CST3530 touch driver IC met IIC-communicatie.

Welke MIPI-interfaceconfiguraties worden ondersteund? De module ondersteunt MIPI-interfaces met 2, 3 en 4 rijstroken, waardoor flexibiliteit wordt geboden voor verschillende hardwareontwerpen.

Is deze display geschikt voor buitenproducten? Ja. Met een helderheid tot 900 cd/m² biedt het scherm een ​​betere zichtbaarheid bij sterk omgevingslicht en is het geschikt voor apparaten voor buiten of semi-buiten.

Welke toepassingen kunnen dit geïntegreerde touchscreen gebruiken? De module is geschikt voor drone-controllers, smart home-producten, draagbare apparaten, kassasystemen, medische apparatuur en andere interactieve elektronische producten.
