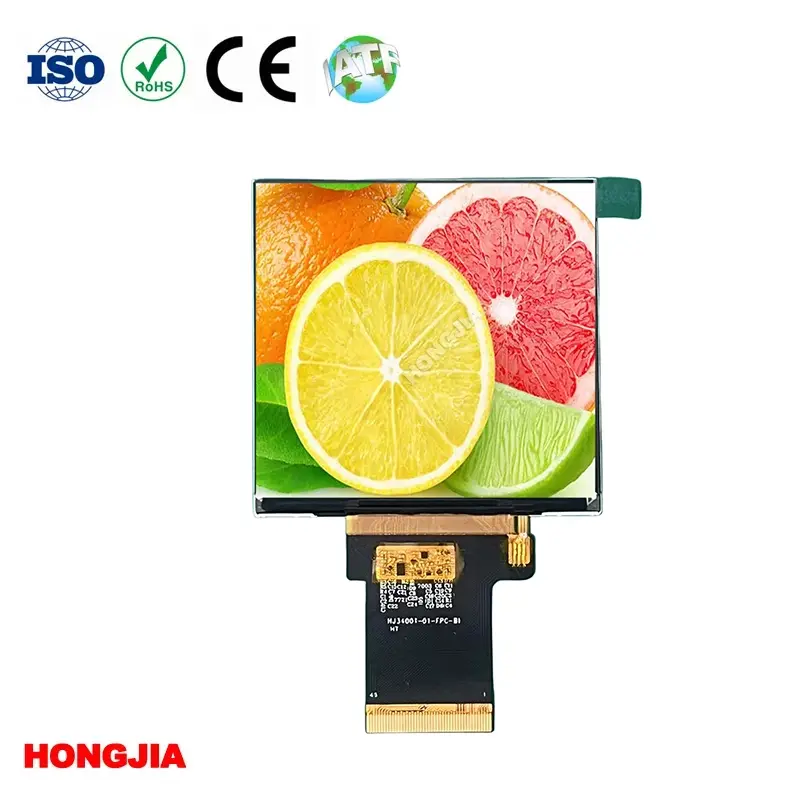

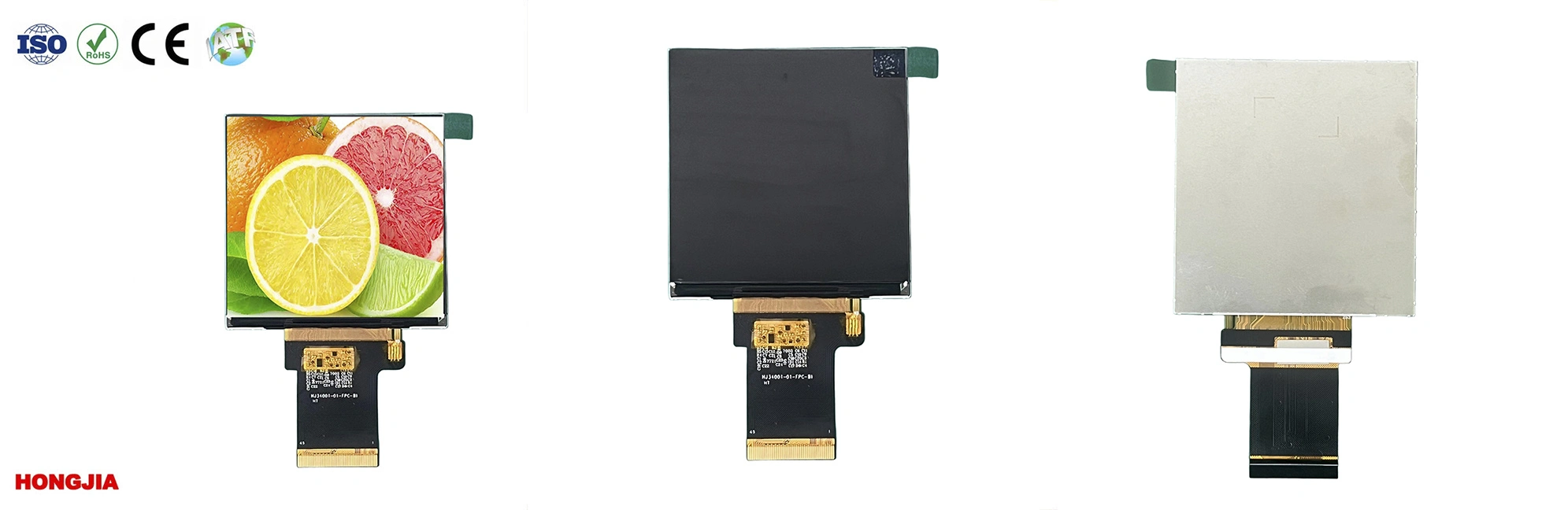

Vierkant display van 3,4 inch, 540×540 RGB

HONGJIA 3,4 inch vierkant display 540×540 RGB is ontwikkeld voor elektronische fabrikanten die een vierkante displaymodule nodig hebben met betrouwbare prestaties en flexibele aansluitmogelijkheden.

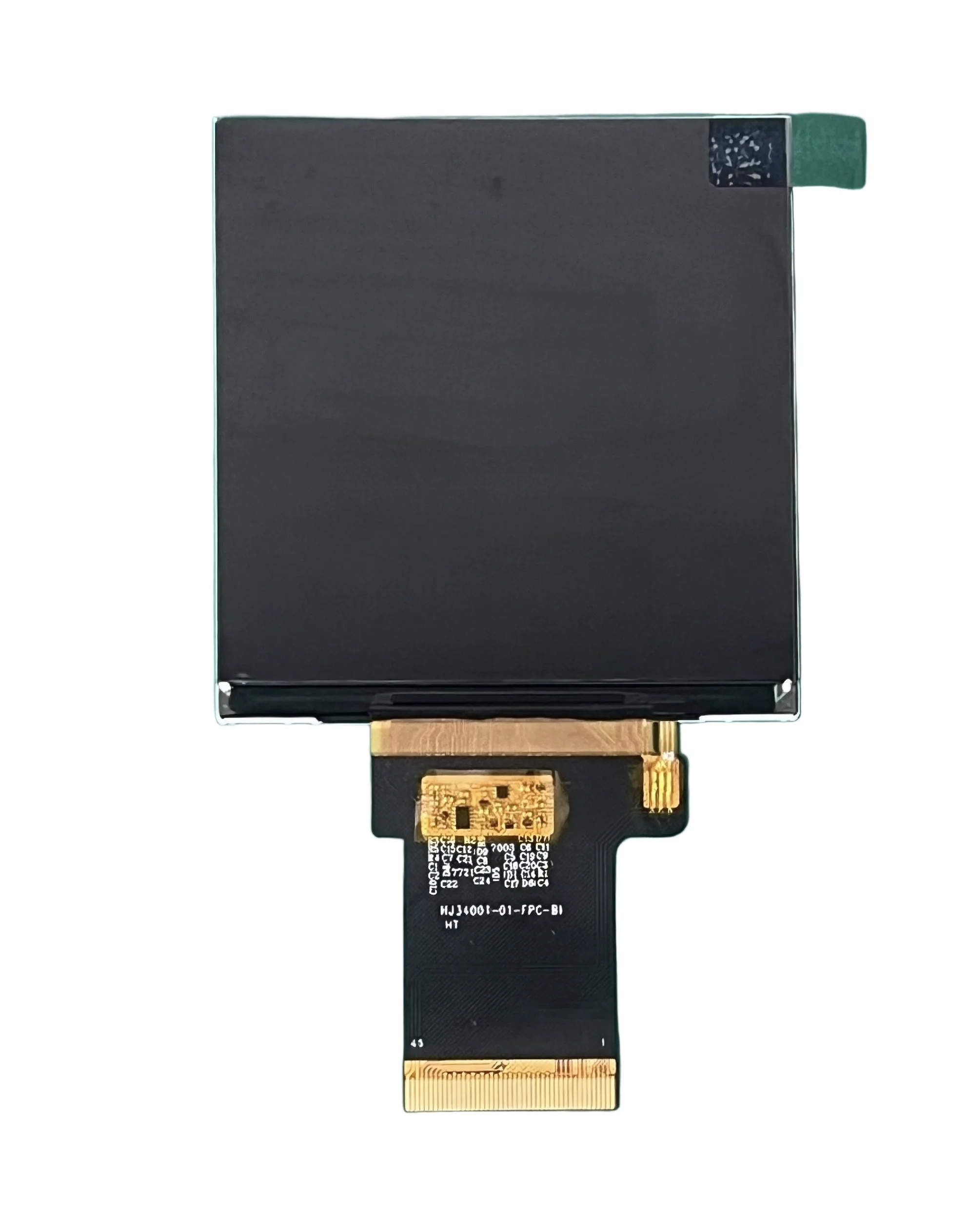

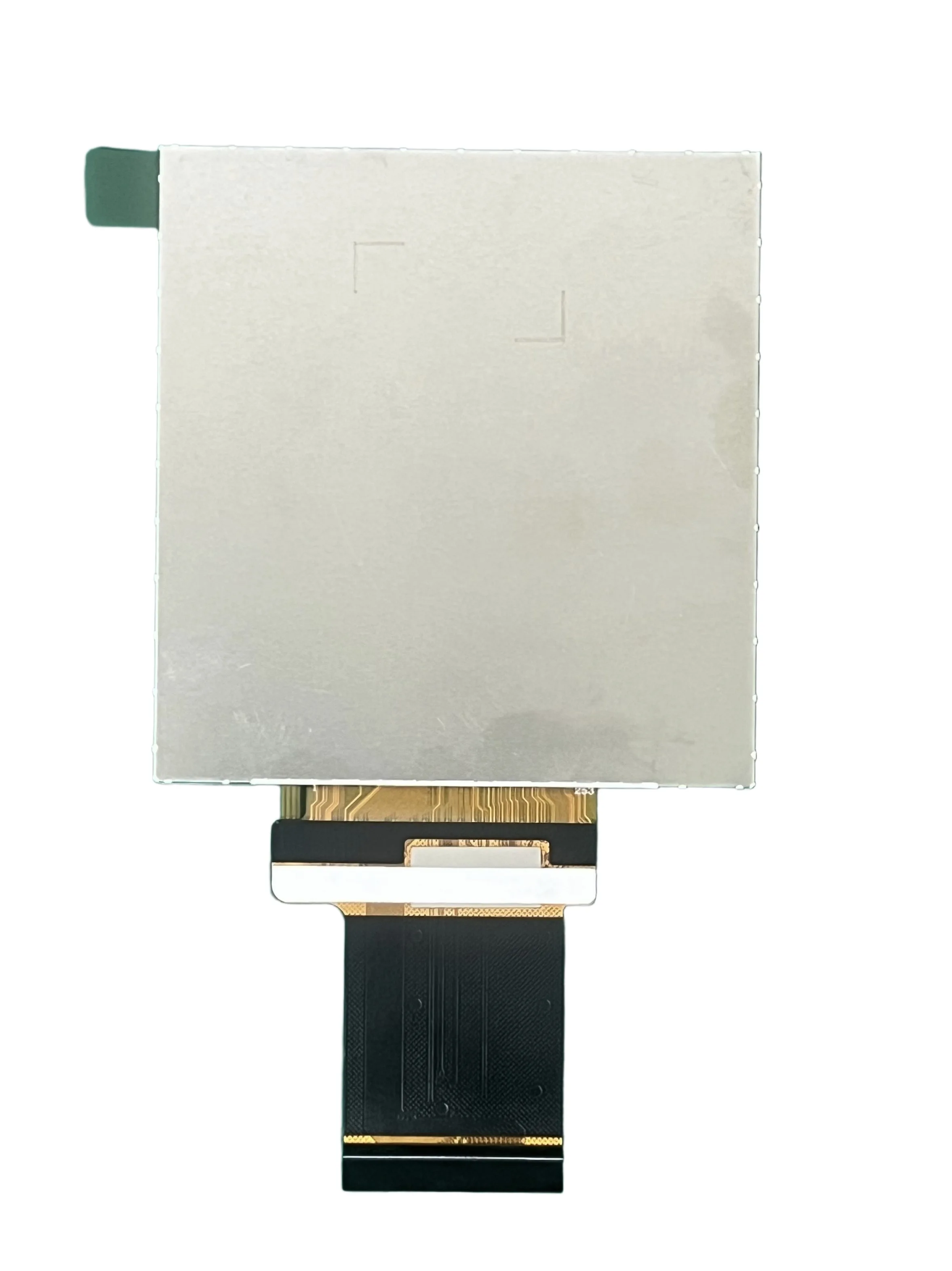

De HJ34001-01FPC-A1 maakt gebruik van een 3,4-inch IPS TFT LCD-scherm met een symmetrische resolutie van 540 (RGB) x 540 pixels, wat een gelijk horizontaal en verticaal weergavegebied biedt voor grafische interfaces, bedieningspanelen en informatievisualisatie. Uitgerust met het JD9261T driver-IC, ondersteunt deze module RGB 16-bit, 18-bit en 24-bit ingangssignalen via een 45-pins standaardstekkerverbinding.

Met volledige IPS-weergaveprestaties, een helderheid van 450 cd/m², 16 miljoen schermkleuren en een breed bedrijfstemperatuurbereik van -30°C tot +80°C, biedt deze vierkante displaymodule een betrouwbare oplossing voor industriële apparatuur, slimme apparaten en ingebedde elektronische producten.

Vierkant schermformaat voor gebalanceerde interface-indelingen

Het HONGJIA 3,4-inch vierkante display 540×540 RGB heeft een vierkante displaystructuur met gelijke horizontale en verticale afmetingen.

De resolutie van 540 x 540 pixels biedt een uitgebalanceerd visueel gebied, waardoor ontwerpers symmetrische gebruikersinterfaces, grafische bedieningselementen, ronde menu's, dashboards en displays voor slimme apparaten kunnen creëren.

Vergeleken met traditionele rechthoekige LCD-modules biedt het vierkante formaat meer flexibiliteit voor producten waarbij de weergaveverhouding een belangrijk onderdeel is van het algehele ontwerp.

RGB-interface ondersteunt meerdere kleurconfiguraties

De displaymodule ondersteunt RGB 16-bit, 18-bit en 24-bit interfaces, waardoor ingenieurs verschillende kleurdiepteconfiguraties kunnen selecteren op basis van de systeemvereisten.

De RGB-interface biedt een praktische aansluitmethode voor embedded systemen, terwijl de 45-pins standaardstekkerverbinding de hardware-integratie en productontwikkeling vereenvoudigt.

IPS-paneel biedt consistente kijkprestaties

De module maakt gebruik van IPS-paneeltechnologie met ALL O’CLOCK-kijkrichting, waardoor een stabiele beeldkwaliteit en kleurprestaties vanuit verschillende kijkhoeken behouden blijven.

Met een doorlatende, normaal zwarte weergavemodus en 16 miljoen weergavekleuren levert het scherm vloeiende beeldovergangen en heldere visuele uitvoer voor verschillende elektronische interfaces.

JD9261T Driver IC zorgt voor stabiele weergavecontrole

Het HONGJIA 3,4-inch vierkante display 540×540 RGB integreert het JD9261T driver-IC voor betrouwbare weergavecontrole en RGB-signaalverwerking.

De driveroplossing ondersteunt een stabiele werking in embedded applicaties en helpt fabrikanten bij het ontwikkelen van producten die continue weergaveprestaties vereisen.

Ontworpen voor gebruiksomstandigheden bij grote temperaturen

Deze vierkante displaymodule is ontworpen voor toepassingen waarbij de omgevingsomstandigheden kunnen variëren.

Het bedrijfstemperatuurbereik reikt van -30°C tot +80°C, terwijl het opslagtemperatuurbereik -30°C tot +85°C ondersteunt.

Deze brede temperatuurcapaciteit maakt het display geschikt voor industriële apparatuur, medische apparaten en slimme besturingssystemen die in veeleisende omgevingen worden gebruikt.

Compacte structuur voor geïntegreerde productintegratie

De module combineert een groot actief weergavegebied met een compacte mechanische structuur.

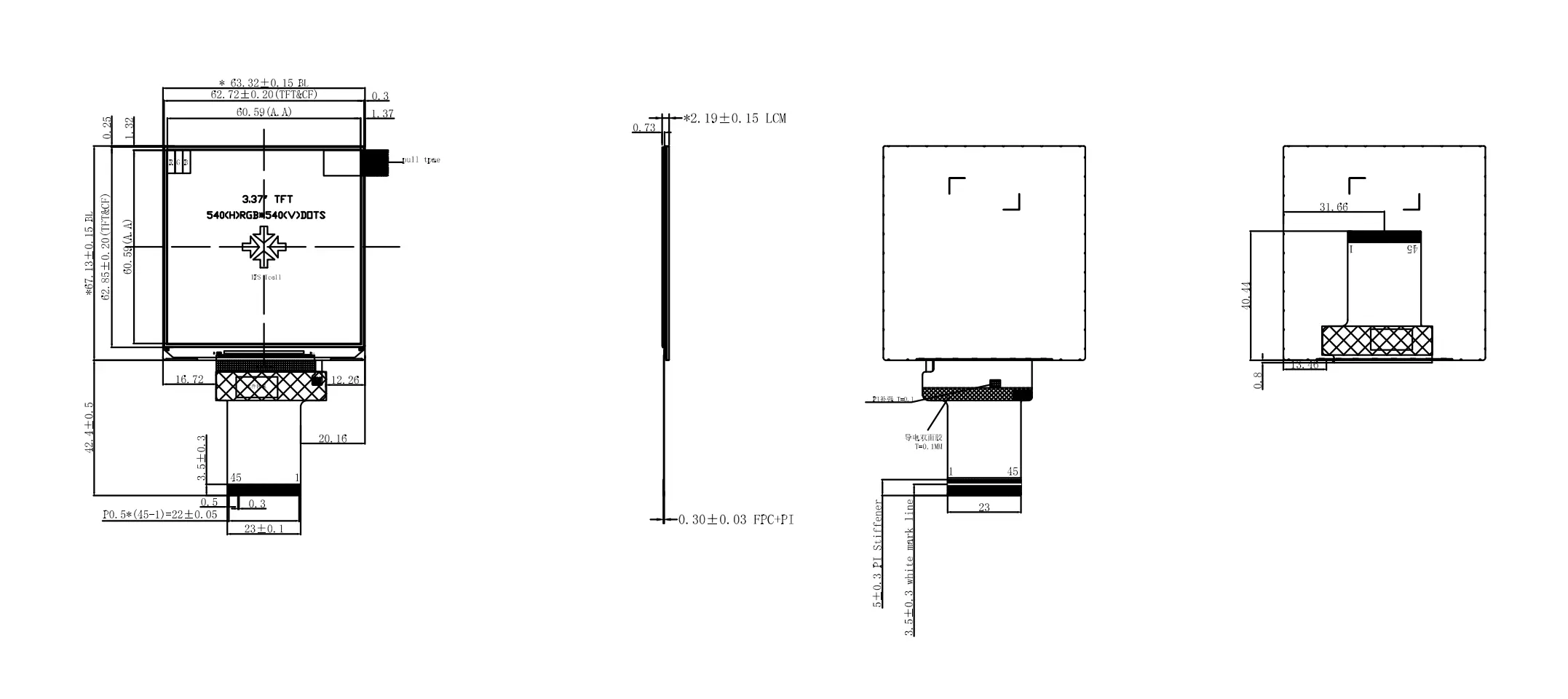

De belangrijkste afmetingen zijn onder meer: Actief gebied: 60,59(H)×60,59(B) mm Omtrekgrootte: 63,22(H)×67,13(B)×2,19(T) mm

De slanke structuur maakt integratie in elektronische producten met beperkte ruimte mogelijk, terwijl er voldoende weergaveruimte behouden blijft voor gebruikersinterfaces en grafische inhoud.

Toepassingen in Smart Control en professionele apparatuur

Het HONGJIA 3,4 inch vierkante display 540×540 RGB is geschikt voor:

• Medische apparatuur

• Schoonheidsapparaten

• Industriële instrumenten

• Smart Home-temperatuurregelpanelen

• Consumentenelektronica

• Ingebedde besturingssystemen

Het vierkante formaat, de compatibiliteit met de RGB-interface en de werking bij brede temperaturen maken hem geschikt voor fabrikanten die compacte elektronische producten ontwikkelen met grafische weergavevereisten.

HONGJIA Displayproductiecapaciteit

HONGJIA is gespecialiseerd in onderzoek, ontwikkeling, productie en levering van LCD-displaymodules en op maat gemaakte displayoplossingen.

Met meer dan 12 jaar ervaring levert HONGJIA displayproducten variërend van 0,99 inch tot 12,1 inch, inclusief standaard TFT LCD-modules, aanraakschermoplossingen en aangepaste configuraties voor wereldwijde klanten.

Professionele technische ondersteuning en een after-sales serviceperiode van 36 maanden zijn beschikbaar om klanten te ondersteunen tijdens productselectie, integratie en productontwikkeling.

Technische specificaties

Specificaties TFT LCD-module

Veelgestelde vragen

Wat is het voordeel van een vierkant display ten opzichte van een standaard rechthoekig display? Een vierkant display biedt gelijke horizontale en verticale afmetingen, waardoor het geschikt is voor producten die een evenwichtige lay-out, grafische interfaces, dashboards en bedieningspanelen vereisen.

Welke interface ondersteunt het HONGJIA 3,4-inch vierkante display? Deze weergavemodule ondersteunt een RGB-interface met 16-bits, 18-bits en 24-bits kleurconfiguraties, wat flexibiliteit biedt voor verschillende hardwareplatforms.

Welk driver-IC wordt gebruikt in deze vierkante displaymodule? De module maakt gebruik van het JD9261T driver-IC, dat stabiele weergavecontrole en RGB-signaalverwerkingsprestaties biedt.

Kan dit display werken onder zware temperatuuromstandigheden? Ja. De module ondersteunt een bedrijfstemperatuurbereik van -30°C tot +80°C en een opslagtemperatuurbereik van -30°C tot +85°C, waardoor hij geschikt is voor veeleisende omgevingen.

Welke toepassingen zijn geschikt voor dit vierkante display van 3,4 inch? Deze displaymodule is geschikt voor medische apparatuur, schoonheidsapparaten, industriële instrumenten, smart home-temperatuurregelpanelen, consumentenelektronica en ingebedde besturingssystemen.

Kan HONGJIA aangepaste display-oplossingen bieden? Ja. HONGJIA biedt op maat gemaakte LCD-schermoplossingen volgens de eisen van de klant, inclusief schermgrootte, interfacetype en producttoepassingsbehoeften.
