2,2 inch IPS-scherm met Touch 480×800 MIPI

HONGJIA 2,2 inch IPS-display met touch 480×800 MIPI integreert de display- en aanraakfuncties in één enkele module en biedt een kant-en-klare oplossing voor compacte elektronische producten. De HJ2201‑01FPC‑A1 beschikt over een 2,2‑inch IPS TFT-paneel met een resolutie van 480(RGB)×800 en een geprojecteerde capacitieve aanraakstructuur.

In tegenstelling tot afzonderlijke LCD- en aanraaksystemen combineert deze module het beeldscherm en het aanraakpaneel via één flexibele kabel, waardoor ontwerpers de interne bedradingscomplexiteit kunnen verminderen en de assemblage-efficiëntie kunnen verbeteren. Met volledige kijkhoekprestaties, MIPI-displaycommunicatie, I2C-aanraakbediening en multi-touchmogelijkheden is het geschikt voor interactieve apparaten die zowel visuele output als aanraakinvoer vereisen.

Eén module die display-uitvoer en aanraakinvoer integreert

Voor producten die zowel scherm- als aanraakbediening vereisen, kan de integratie van twee afzonderlijke componenten de ontwerpcomplexiteit vergroten. Het HONGJIA 2,2-inch IPS-display met Touch 480×800 MIPI combineert de TFT LCD-module en het capacitieve aanraakpaneel in één geïntegreerde structuur.

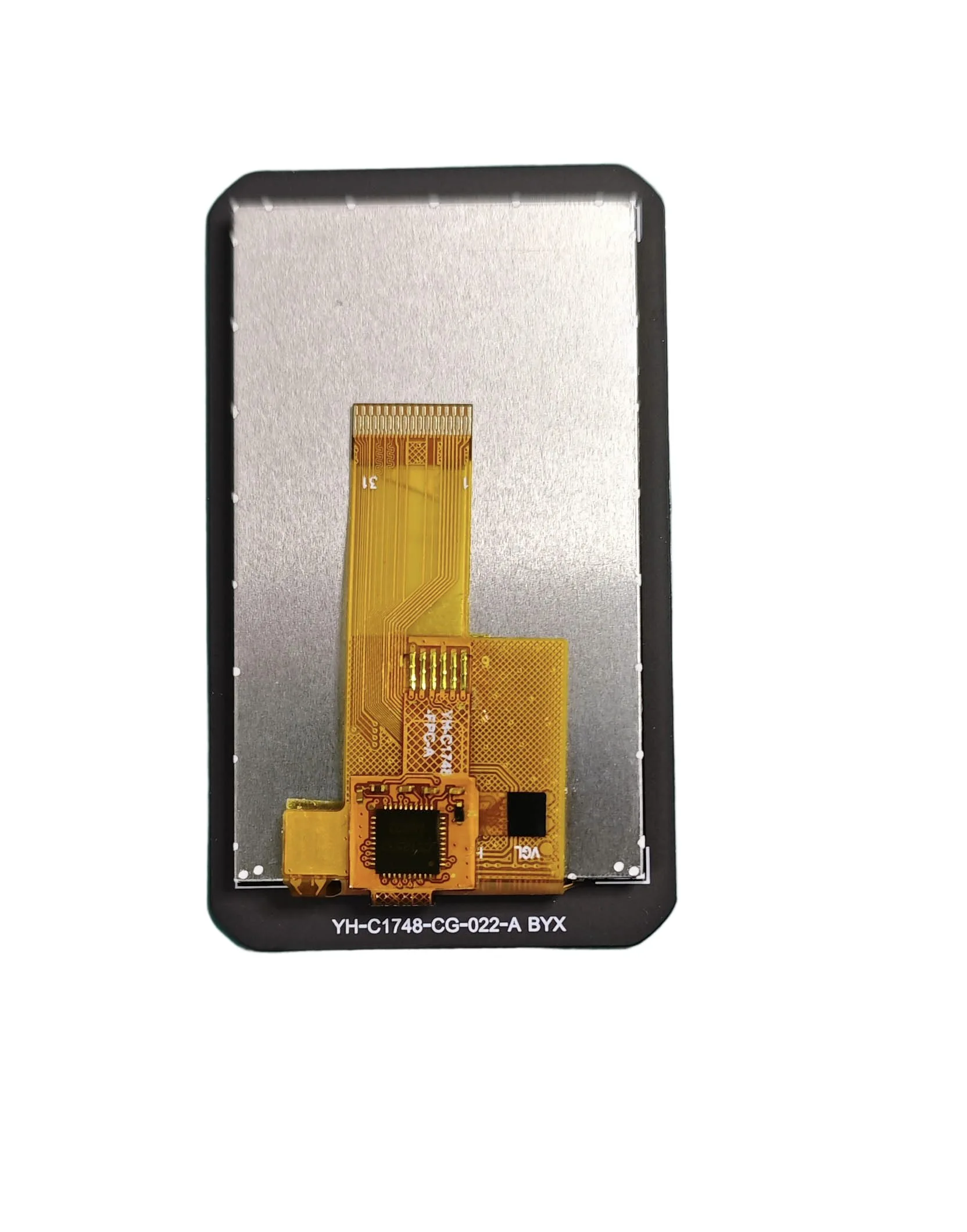

De display- en aanraakcircuits zijn verbonden via een gedeelde flexibele kabel, waardoor productontwikkelaars het mechanische ontwerp kunnen vereenvoudigen, het aantal aansluitpunten kunnen verminderen en het integratieproces kunnen verkorten.

Ontworpen voor interactieve elektronische producten

Deze module is gebouwd voor apparaten waarbij gebruikers directe scherminteractie nodig hebben in plaats van eenvoudige informatieweergave.

Het geprojecteerde capacitieve aanraakpaneel ondersteunt multi-touchbediening en biedt soepele bediening voor menunavigatie, parameteraanpassing en interactieve functies in compacte elektronische producten.

IPS-display brengt gedetailleerde beelden in een klein formaat

Hoewel ontworpen in een formaat van 2,2 inch, levert de module een hoge resolutie van 480(RGB)×800 pixels, waardoor fijnere beelddetails worden geboden in vergelijking met gangbare 240×320 beeldschermoplossingen.

Het IPS-paneel ondersteunt ALLE kijkrichtingen, waardoor consistente helderheid en kleurprestaties behouden blijven wanneer bekeken vanuit verschillende hoeken.

Technische specificaties

Specificaties capacitief touchscreen

Specificaties TFT LCD-module

Afzonderlijke communicatiekanalen voor flexibel hardwareontwerp

Het LCD-gedeelte gebruikt de MIPI-interface voor de overdracht van displaygegevens, terwijl het aanraakpaneel communiceert via de I2C-interface.

Dankzij dit ontwerp kunnen ingenieurs de schermuitvoer en de aanraakinvoer onafhankelijk beheren, wat meer flexibiliteit biedt bij het matchen van verschillende hoofdbesturingsplatforms.

Touchpaneel Gebouwd voor langdurig gebruik

De capacitieve aanraaklaag maakt gebruik van een glazen afdekstructuur met een hardheid van ≥7H en een transparantie van ≥87%.

Het duurzame oppervlak verbetert de weerstand tegen dagelijks gebruik terwijl de heldere lichttransmissie behouden blijft, waardoor de module geschikt is voor vaak gebruikte draagbare en draagbare apparaten.

Compacte afmetingen voor productontwerp met beperkte ruimte

De geïntegreerde touch-displaystructuur houdt de module compact en biedt zowel weergave- als invoerfuncties.

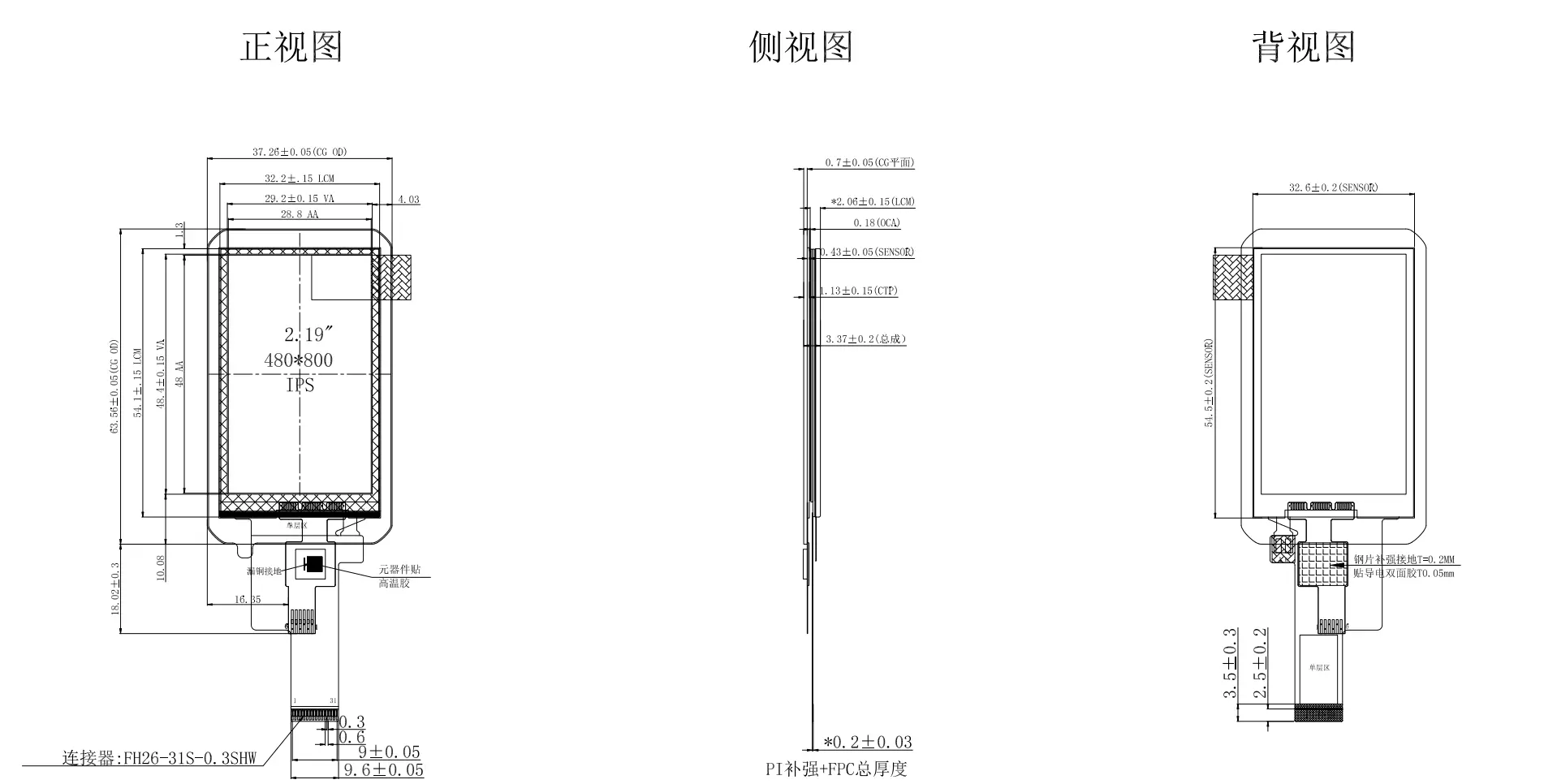

Het actieve gebied van het TFT LCD-scherm is 28,8(B)×48(H) mm en de omtrekgrootte van de aanraakmodule is 37,26(H)×63,56(B)×3,37(T) mm, waardoor deze geschikt is voor producten waarbij de installatieruimte beperkt is.

Geschikt voor de ontwikkeling van draagbare en ingebedde apparaten

Het HONGJIA 2,2 inch IPS-display met Touch 480×800 MIPI kan worden geïntegreerd in verschillende elektronische producten, waaronder:

• Actiecamera's

• Draagbare gameconsoles

• Smartkeys voor auto's

• Afstandsbedieningen

• Slimme draagbare apparaten

• Ingebedde bedieningspanelen

De combinatie van een scherm met hoge resolutie en multi-touchmogelijkheden helpt fabrikanten bij het ontwikkelen van compacte apparaten met verbeterde gebruikersinteractie.

HONGJIA Displayproductie-ervaring

HONGJIA richt zich op LCD-displaymodules en touchscreen-oplossingen, waaronder productontwikkeling, productie en technische ondersteuning.

Met meer dan 12 jaar ervaring levert HONGJIA displayoplossingen van 0,99 inch tot 12,1 inch, inclusief standaardmodules en op maat gemaakte displayassemblages. Er wordt professionele technische assistentie en 36 maanden after-sales serviceondersteuning geboden aan wereldwijde klanten.

Veelgestelde vragen

1. Wat is het verschil tussen het HONGJIA 2,2 inch IPS-scherm met Touch en een standaard LCD-scherm? De standaard LCD-module biedt alleen beeldweergave, terwijl dit model een geprojecteerd capacitief aanraakpaneel integreert met het IPS-display. De gecombineerde structuur maakt zowel visuele output als aanraakbediening mogelijk binnen één compacte module.

2. Hoe is het aanraakpaneel aangesloten op de displaymodule? De display- en aanraakfuncties zijn geïntegreerd via een gecombineerd flexibel kabelontwerp. Het LCD-scherm maakt gebruik van de MIPI-interface, terwijl het aanraakpaneel communiceert via de I2C-interface, waardoor de hardware-integratie wordt vereenvoudigd.

3. Ondersteunt dit 2,2-inch aanraakscherm multi-touchbediening? Ja. Het capacitieve aanraakscherm maakt gebruik van geprojecteerde capacitieve aanraaktechnologie en ondersteunt multi-touchfuncties, waardoor een soepele en nauwkeurige interactie met elektronische apparaten mogelijk wordt.

4. Welke touchcontroller-IC wordt in deze module gebruikt? Het aanraakpaneel maakt gebruik van de CST3530 aanraakdriver-IC, die een stabiele aanraaksignaalverwerking ondersteunt via de I2C-communicatie-interface.

5. Welk type toepassingen kan deze geïntegreerde aanraakschermmodule gebruiken? De module is geschikt voor compacte elektronische producten die zowel weergave- als aanraakfuncties vereisen, waaronder actiecamera's, draagbare gameconsoles, slimme sleutels voor auto's, afstandsbedieningen, draagbare apparaten en ingebedde besturingssystemen.

6. Kan HONGJIA op maat gemaakte LCD- en aanraakschermoplossingen leveren? Ja. HONGJIA biedt LCD-modules en geïntegreerde touch-display-oplossingen met verschillende formaten, interfaces en configuraties. Technische ondersteuning en maatwerkdiensten zijn beschikbaar volgens de productvereisten van de klant.
